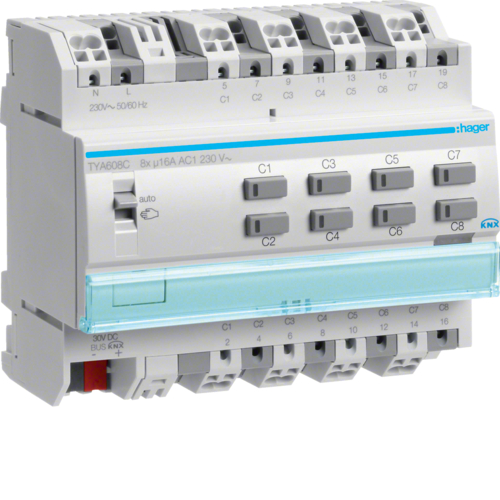

TYA608C

TYA608C KNX BINÆRUTG. 8 X16A MOD. ETS

TYA608C
TYA608C KNX BINÆRUTG. 8 X16A MOD. ETS
QUICKCONNECT-LOGO__APP-SYMBOL
KNX-RELAISSCHALT-JALOUSIEAKTOR-8-4FACH__WIRING-SYMBOL


STECKKLEMMEN__DIFF-SYMBOL
KNX

KNX BINÆRUTG. 8 X16A MOD. ETS

Ref.nr.:TYA608C
stk.
EAN-nr.:

3250616059726

El.nr.:4509123
Pk.:1 stk.
Tekniske data
Montasjemåte:REG
Driftsmodus:enhver kombinert drift fra kjøre- og byttefunksjoner mulig
  • egnet til å bytte forskjellige eksterne ledere
  • for å bytte, f.eks. av 8 uavhengige belastninger eller aktivering av 4 stasjoner
Signallampe:Ja
  • Manuell drift kan aktiveres via valgbryter, og dermed deaktivere KNX-funksjonen ;
  • status LED integrert i manuell drift knapp
  • manuelle betjeningsknapper for på
  • med opplyst programmeringsknapp
Bussystemet radio hyppig:nei
Bussystem LON:nei
Bussystem Powernet:nei
Merkestrøm:16 A
Ekstra spenning:230 V AC
Driftsspenning over buss:21 … 32 V DC
Utgangsspenning:230 V~
Systemspenning:30V DC over buss
Bussens strømforbruk (dataoverføring):≈ 15 mA
Buss strømforbruk (tomgang):≈ 9 mA
Max gjennomgangsstrøm:16 A
Bytter strøm ved cos φ = 0,8:Maks 16 A
Totalt effekttap:12 W
Utgangseffekt:2300 W
Konvensjonelle transformatorer:1600 VA
Elektroniske transformatorer:1200 W
Farge:Lys grå
Dybde:65 mm
Bredde på skinnemontert enhet (RMD):6 modules
Høyde:90 mm
- med elektronisk ballast (EB):20 x 36 W
- uncompensated:1200 VA
Energibesparende lamper:18 x 23 W
Strømbelysning fluoresktene:18x23W
Maks last ned seriekompanserte lysrør:20 x 36 W
Maks antall LED:18
230V LED-lamper:18 x 23 W
Strøm LED:216 W
LED:Status LED integrert i manuell betjeningsknapp
Maks last med glødelamper:2300 W
230 V glødelamper:2300 W
230 V halogenlamper:2300 W
230 V glødelamper og halogenlamper:2300 W
Tilkoblingstverrsnitt med fleksibel ledning:0,75 / 2,5mm²
Tilkoblingstverrsnitt med massiv ledning:0,75 / 2,5mm²
Ledertverrsnitt (fleksibel):0,75 … 2,5 mm²
Ledertverrsnitt (stiv):0,75 … 2,5 mm²
Kontakttype:8NO
Tilkoblingstype:Hurtigkobling
  • med integrert buskoblingsenhet
  • med QuickConnect plug-in terminaler
  • bussforbindelse via tilkoblingsterminal
Støttede konfigurasjonsmoduser:system
  • Bytte tid på retningsendring justerbar
Bussforbindelse inkludert:ja
Modulær utvidbarhet:nei
  • med potensialfrie NO kontakter samt NC kontaktparameterbar
IP-klasse:IP20
Driftstemperatur:-5 … 45 °C
Oppbevaring:-20 … 70 °C
Hoveddesignlinje:KNX
  • TYA608C
    TYA608C KNX BINÆRUTG. 8 X16A MOD. ETS
    TYA608C
  • TYA608C
    QUICKCONNECT-LOGO__APP-SYMBOL
  • TYA608C
    KNX-RELAISSCHALT-JALOUSIEAKTOR-8-4FACH__WIRING-SYMBOL
  • TYA608C
    STECKKLEMMEN__DIFF-SYMBOL
  • TYA608C
    KNX
  • TYA608C KNX BINÆRUTG. 8 X16A MOD. ETS
  • QUICKCONNECT-LOGO__APP-SYMBOL
  • KNX-RELAISSCHALT-JALOUSIEAKTOR-8-4FACH__WIRING-SYMBOL
  • STECKKLEMMEN__DIFF-SYMBOL
  • KNX
Med forbehold om feil og tekniske endringer
