TYA604B

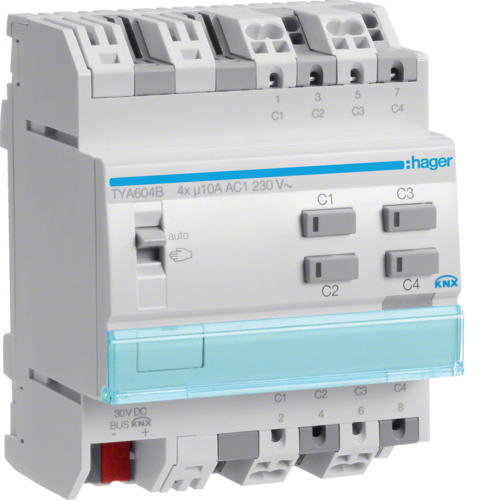

TYA604B KNX BINÆRUTG. 4 X10A MOD. ETS

TYA604B
TYA604B KNX BINÆRUTG. 4 X10A MOD. ETS
QUICKCONNECT-LOGO__APP-SYMBOL
STECKKLEMMEN__DIFF-SYMBOL


KNX

KNX BINÆRUTG. 4 X10A MOD. ETS

Ref.nr.:TYA604B
stk.
EAN-nr.:

3250616059856

El.nr.:4509113
Pk.:1 stk.
Tekniske data
Montasjemåte:REG
Driftsmodus:enhver kombinert drift fra kjøre- og byttefunksjoner mulig
  • egnet til å bytte forskjellige eksterne ledere
  • For bytte, f.eks. av 4 uavhengige belastninger eller aktivering av 2 stasjoner
Signallampe:Ja
  • Manuell drift kan aktiveres via valgbryter, og dermed deaktivere KNX-funksjonen ;
  • status LED integrert i manuell drift knapp
  • manuelle betjeningsknapper for på
  • med opplyst programmeringsknapp
Bussystemet radio hyppig:nei
Bussystem LON:nei
Bussystem Powernet:nei
Merkestrøm:10 A
Driftsspenning over buss:21 … 32 V DC
Utgangsspenning:230 V~
Systemspenning:30V DC over buss
Bussens strømforbruk (dataoverføring):≈ 4 mA
Buss strømforbruk (tomgang):≈ 3 mA
Max gjennomgangsstrøm:10 A
Bytter strøm ved cos φ = 0,8:Maks 10 A
Maks last med elektronisk transformator:1000 W
Totalt effekttap:3 W
Utgangseffekt:1200 W
Konvensjonelle transformatorer:1200 VA
Elektroniske transformatorer:1000 W
Bredde på skinnemontert enhet (RMD):4 modules
Høyde:90 mm
Bredde:70 mm
- med elektronisk ballast (EB):15 x 36 W
- uncompensated:1000 VA
Energibesparende lamper:12 x 23 W
Strømbelysning fluoresktene:12x23W
Maks last ned seriekompanserte lysrør:15 x 36 W
Maks antall LED:12
230V LED-lamper:12 x 23 W
Strøm LED:144 W
LED:Status LED integrert i manuell betjeningsknapp
Maks last med glødelamper:1200 W
230 V glødelamper:1200 W
230 V halogenlamper:1200 W
230 V glødelamper og halogenlamper:1200 W
Tilkoblingstverrsnitt med fleksibel ledning:0,75 / 2,5mm²
Tilkoblingstverrsnitt med massiv ledning:0,75 / 2,5mm²
Ledertverrsnitt (fleksibel):0,75 … 2,5 mm²
Ledertverrsnitt (stiv):0,75 … 2,5 mm²
Kontakttype:4NO
Tilkoblingstype:Hurtigkobling
  • med integrert buskoblingsenhet
  • med QuickConnect plug-in terminaler
  • bussforbindelse via tilkoblingsterminal
Støttede konfigurasjonsmoduser:system
  • Bytte tid på retningsendring justerbar
Bussforbindelse inkludert:ja
Modulær utvidbarhet:nei
IP-klasse:IP20
Driftstemperatur:-5 … 45 °C
Oppbevaring:-20 … 70 °C
Hoveddesignlinje:KNX
  • TYA604B
    TYA604B KNX BINÆRUTG. 4 X10A MOD. ETS
    TYA604B
  • TYA604B
    QUICKCONNECT-LOGO__APP-SYMBOL
  • TYA604B
    STECKKLEMMEN__DIFF-SYMBOL
  • TYA604B
    KNX
  • TYA604B KNX BINÆRUTG. 4 X10A MOD. ETS
  • QUICKCONNECT-LOGO__APP-SYMBOL
  • STECKKLEMMEN__DIFF-SYMBOL
  • KNX
Med forbehold om feil og tekniske endringer
