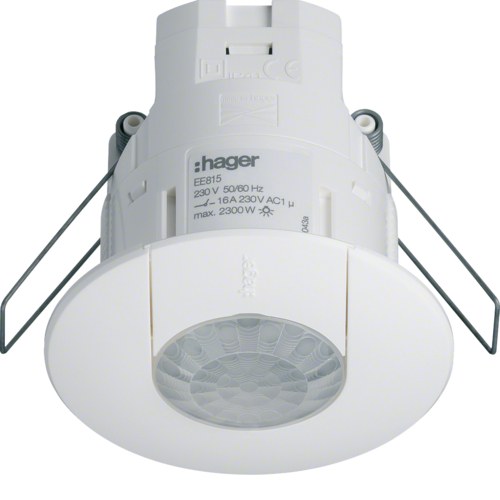

EE815

EE815 TILSTEDEVÆRELSESDET. TAK 360°

EE815
EE815 TILSTEDEVÆRELSESDET. TAK 360°
ELEKTRONISCHER-TRAFO__APP-SYMBOL
ENERGIESPARLAMPE__APP-SYMBOL


GLUEHLAMPE__APP-SYMBOL
HV-HALOGENLAMPE__APP-SYMBOL
KONVENTIONELLER-TRAFO__APP-SYMBOL


LEUCHTSTOFFLAMPE__APP-SYMBOL
RELAISSCHALTER-MIT-IR-PIR-PRAESENZMELDER__WIRING-SYMBOL
IP41__PROTECTION-SYMBOL

TILSTEDEVÆRELSESDET. TAK 360°

Ref.nr.:EE815
stk.
EAN-nr.:

3250617579193

El.nr.:1480156
Pk.:1 stk.
Tekniske data
Montasjemåte:Innfelt
  • driftsmodi: semiautomatisk, automatisk, undervisning, dag, korridor, kontor, testmodus
  • På trykknapp (NO) kan forlengelsesenheter slås på og av ved å trekke på nytt
Frekvens:50/60 Hz
Driftsspenning:230 V~ +10%/-15%
Maks effekt per utgang ved ukompenserte lysrør:1000 W
Bryteeffekt halogen 230V:2300 W
Bryteeffekt glødelamper ved AC1:2300 W
Maksimalbelastning per utgang ved lavvolt halogenlamper med konvensjonell trafo:1500 W
Konvensjonelle transformatorer:1500 VA
Elektroniske transformatorer:1500 W
  • energibesparelse ved tilstedeværelse og lysstyrkeavhengig PÅ og AV lysbryter
Styrespenning:230V +10% / -15%
Vinkel av:360 °
Deteksjonsvinkel:360 °
Deteksjonsfelt Ø, ved skrivebordshøyde:≈ 5 m
Deteksjonsfelt Ø, på gulvet:≈ 7 m
Farge:Hvit
Dimensjoner (Ø x H):78 x 70 mm
Installation opening Ø:60 … 63 mm
Anbefalt installasjonshøyde:2,5 … 3,5 m
Montering veggtykkelse:10 … 28 mm
Lysmåleområde:5/1000 Lux
Svarstyrke, justerbar:≈ 5 … 1000 lx
Energibesparende lamper:23 x 23 W
Kompaktlysrør:23 x 23 VA
- parallellkompensert:1000 VA
230V LED-lamper:23 x 23 W
  • med rød og grønn bekreftelse
230 V glødelamper og halogenlamper:2300 W
Maksimal monteringshøyde:4 m
  • med fjærklips for takmontering
Ledertverrsnitt (fleksibel):0,5 … 1,5 mm²
Ledertverrsnitt (stiv):0,5 … 1,5 mm²
Tilkoblingsterminaler:i henhold til IEC 60669-1
  • med skrueterminaler
Forsinkelsestid, justerbar:1 mn … 1 h
  • med potensiometre for å stille inn respons lysstyrke og forsinkelsestid uten demontering2
Fjernkontroll:EE807, EE808
Verneklasse:Kapslingsgrad II
IP-klasse:IP41
Driftstemperatur:-10 … 45 °C
Søknad, bruk:Bevegelsessensor
Hoveddesignlinje:Bevegelsesdetektorer
