EE805A
EE805A
; "EE805A Bevegelsesd. PIR 360gr. takmont innf.")
; "ELEKTRONISCHER-TRAFO__APP-SYMBOL")
; "ENERGIESPARLAMPE__APP-SYMBOL")
; "GLUEHLAMPE__APP-SYMBOL")
; "HV-HALOGENLAMPE__APP-SYMBOL")
; "KONVENTIONELLER-TRAFO__APP-SYMBOL")
; "LEUCHTSTOFFLAMPE__APP-SYMBOL"){kind=small}
; "NV-HALOGENLAMPE__APP-SYMBOL")
; "RELAISSCHALTER-MIT-PIR-BEWEGUNGSMELDER__WIRING-SYMBOL")
; "IP21__PROTECTION-SYMBOL")

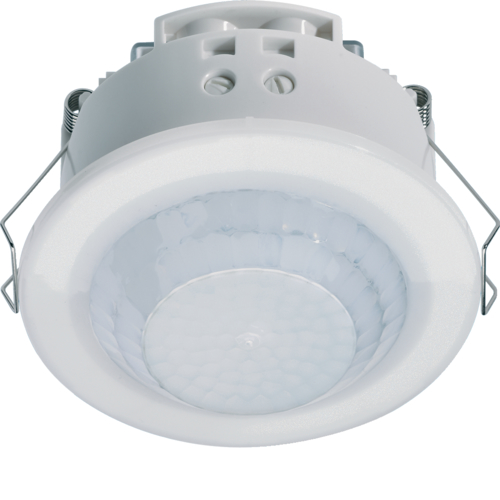

Bevegelsesd. PIR 360gr. takmont innf.
| Ref.nr.: | EE805A |
| EAN-nr.: | 3250612258758 |
| El.nr.: | 1480034 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Montasjemåte: | Delvis innfelt |
| Spesifisert driftsspenning ved 50/60Hz: | 230 V |
| Frekvens: | 50/60 Hz |
| Driftsspenning: | 230 V~ +10%/-15% |
| Bytte strøm (ohmisk): | Maks 10 A |
| Bryteeffekt halogen 230V: | 0/2300 W |
| Maks effekt per utgang ved ukompenserte lysrør: | 1000 VA |
| Strømforbruk (standby): | 0,3 W |
| Bryteeffekt glødelamper ved AC1: | 0/2300 W |
| Maksimalbelastning per utgang ved lavvolt halogenlamper med konvensjonell trafo: | 1500 W |
| Konvensjonelle transformatorer: | Maks 1500 VA |
| Elektroniske transformatorer: | Maks 1500 W |
| Styrespenning: | 230V +10% / -15% |
| Vinkel av: | 360 ° |
| Deteksjonsvinkel: | 360 ° |
| Deteksjonsfelt Ø, på gulvet: | ≈ 6 m |
| Farge: | Hvit |
| Produktets installasjonshøyde: | 15,5 mm |
| Lengde: | 75 mm |
| Dimensjoner (Ø x H): | 90 x 61 mm |
| Produktets installasjonsbredde: | 19 mm |
| Installation opening Ø: | 75 mm |
| monteringshøyde: | 61 mm |
| Anbefalt installasjonshøyde: | 2,5 … 3,5 m |
| Montering veggtykkelse: | 5 … 20 mm |
| Svarstyrke, justerbar: | ≈ 5 … 1000 lx |
| Lysmåleområde: | 5/1000 Lux |
| - med elektronisk ballast (EB): | 8 x 58 W |
| Energibesparende lamper: | 10 x 20 W |
| Fluorescerende lamper ikke kompensert: | 1000 W |
| 230V LED-lamper: | 20 x 20 W |
| 12 V halogenlamper: | 1500 VA |
| 230 V glødelamper og halogenlamper: | Maks 2300 |
| Maksimal monteringshøyde: | 4 m |
| Montasjetype: | innfelt |
| Installasjonsmodus: | for takmontering, med fjærklips for takmontering |
| Ledertverrsnitt: | 1 … 2,5 mm² |
| Kontakttype: | NO |
| |
| Innstillingsområde forsinkelse: | 5 sek til 30 min |
| Forsinkelsestid, justerbar: | 5 s … 30 mn |
|
|
| IP-klasse: | IP21 |
| Verneklasse: | Kapslingsgrad II |
| Driftstemperatur: | -5 … 45 °C |
| Oppbevaring: | -25 … 70 °C |
| |
| |
| Søknad, bruk: | Bevegelsessensor |
| Hoveddesignlinje: | Bevegelsesdetektorer |
|
|
|
Med forbehold om feil og tekniske endringer
