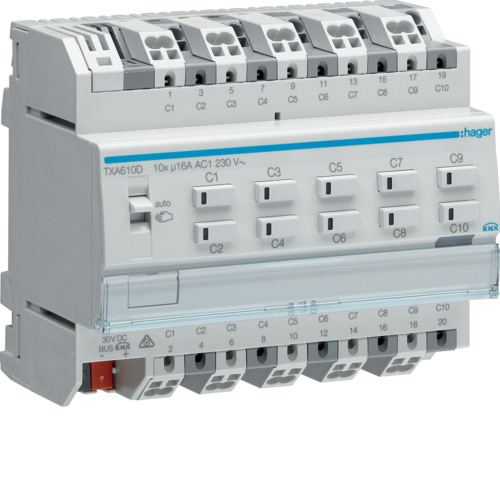

TXA610D

TXA610D EASY BINÆRUTG 10x16A C-LAST

TXA610D
TXA610D EASY BINÆRUTG 10x16A C-LAST
EASY-LOGO__APP-SYMBOL
QUICKCONNECT-LOGO__APP-SYMBOL


STECKKLEMMEN__DIFF-SYMBOL

EASY BINÆRUTG 10x16A C-LAST

Ref.nr.:TXA610D
stk.
EAN-nr.:

3250616048805

El.nr.:4509159
Pk.:1 stk.
Tekniske data
Montasjemåte:REG
Driftsmodus:enhver kombinert drift fra kjøre- og byttefunksjoner mulig
  • egnet til å bytte forskjellige eksterne ledere
  • For bytte, f.eks. av 10 uavhengige belastninger eller aktivering av 5 stasjoner
Signallampe:Ja
  • Manuell drift kan aktiveres via valgbryter, og dermed deaktivere KNX-funksjonen
  • status LED integrert i manuell drift knapp
  • manuelle betjeningsknapper for på
  • med opplyst programmeringsknapp
Bussystemet radio hyppig:nei
Bussystem LON:nei
Bussystem Powernet:nei
Spesifisert driftsspenning ved 50/60Hz:230 V
Merkestrøm:16 A
Driftsspenning over buss:21 … 32 V DC
Utgangsspenning:230 V AC
Systemspenning:30V DC over buss
Bussens strømforbruk (dataoverføring):≈ 6 mA
Buss strømforbruk (tomgang):≈ 4 mA
Max gjennomgangsstrøm:16 A
Merkestrøm:16 A
Maks last med elektronisk transformator:1200 W
Totalt effekttap:1,5 W
Utgangseffekt:2300 W
Maks. bytte strøm:14375 W
Konvensjonelle transformatorer:1600 VA
Elektroniske transformatorer:1200 W
Farge:Grå
Bredde på skinnemontert enhet (RMD):6 modules
Høyde:90 mm
- med elektronisk ballast (EB):20 x 36 W
- uncompensated:1200
Energibesparende lamper:20 x 23 W
Strømbelysning fluoresktene:18x23W
- parallellkompensert:1500 W /200 µF
Maks antall LED:18
230V LED-lamper:18 x 23 W
Strøm LED:216 W
LED:Status LED integrert i manuell betjeningsknapp
Maks last med glødelamper:2300 W
230 V glødelamper og halogenlamper:2300 W
Tilkoblingstverrsnitt med fleksibel ledning:0,75 / 2,5mm²
Tilkoblingstverrsnitt med massiv ledning:0,75 / 2,5mm²
Lasttype:C-Last
Ledertverrsnitt (fleksibel):0,75 … 2,5 mm²
Ledertverrsnitt (stiv):0,75 … 2,5 mm²
Kontakttype:1NO
Tilkoblingstype:Hurtigkobling
  • med integrert buskoblingsenhet
  • med QuickConnect plug-in terminaler
  • bussforbindelse via tilkoblingsterminal
Støttede konfigurasjonsmoduser:easy , system
Bussforbindelse inkludert:ja
Antall utganger:10
Modulær utvidbarhet:nei
IP-klasse:IP20
Driftstemperatur:-5 … 45 °C
Oppbevaring:-20 … 70 °C
Produktfamilie:TXA
Hoveddesignlinje:KNX
  • TXA610D
    TXA610D EASY BINÆRUTG 10x16A C-LAST
    TXA610D
  • TXA610D
    EASY-LOGO__APP-SYMBOL
  • TXA610D
    QUICKCONNECT-LOGO__APP-SYMBOL
  • TXA610D
    STECKKLEMMEN__DIFF-SYMBOL
  • TXA610D EASY BINÆRUTG 10x16A C-LAST
  • EASY-LOGO__APP-SYMBOL
  • QUICKCONNECT-LOGO__APP-SYMBOL
  • STECKKLEMMEN__DIFF-SYMBOL
Med forbehold om feil og tekniske endringer
