80262260

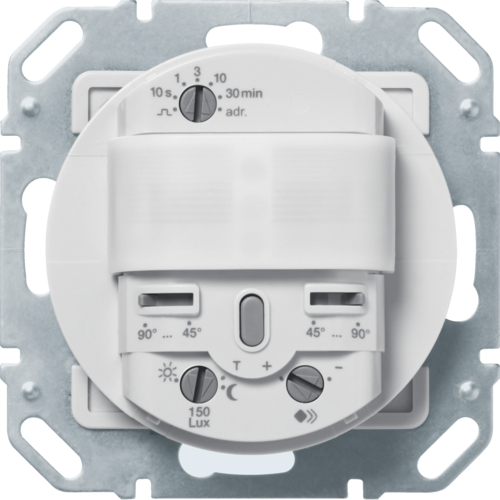

KNX BEVEGELSE 2,2M MED BCU R.X

Ref.nr.:	80262260 stk.
EAN-nr.:	3250617154574
El.nr.:
Pk.:	1 stk.

Tekniske data

close all

Arkitektur

Montasjemåte:

Innfelt

Funksjoner

Maks. forsinkelse:	30 mn
Driftsmodus:	med 3 driftsmoduser: automatisk
Presensimulering ;
med glidebryter for OFF

Kontroll og indikasjon

med knapp for automatisk

Volt

Driftsspenning over buss:

21 … 32 V DC

elektrisk strøm

Bussens strømforbruk (dataoverføring):

≈ 10 mA

Mål

Deteksjonsfelt, rektangulært formet:

≈ 8 x 12 m

Rekkevidde

Maks. overføringsområde frontalt:	8 m
Maks. overføringsområde sidelengs:	6 m

Detection

Deteksjonsvinkel vertikal:	0/7 °
Deteksjonsvinkel, innstillbar:	hver side 45 … 90 °
Deteksjonsvinkel horisontal:	90/180 °
Sensortype:	Bevegelsesdetektor

Materiale

Virkestoff:	Plast
Overflateutseende:	annen

Dimensjoner

Optimal monteringshøyde:

2,2 m

Lys kontroll

Svarstyrke, justerbar:

≈ 5 … 1000 lx , dagtid operasjon

Led kontroll

LED:	Driftsmodusvisning via status LED, rød

Installering

Installasjonsmodus:

med spreader klør

Kontakt

med integrert buskoblingsenhet
bussforbindelse via tilkoblingsterminal

Justering

Støttede konfigurasjonsmoduser:	system , easy
Min. forsinkelse:	10 s
Forsinkelsestid, justerbar:	10 s … 30 mn

Sikkerhet

halogenfri:

nei

Bruksforhold

Driftstemperatur:	-5 … 45 °C
Oppbevaring:	-20 … 70 °C

Idenitifikasjon

Søknad, bruk:	KNX - sensorer
Sekundær design linje (r):	KNX, Berker R.3

Instruksjoner

Informasjonstekst:

Kontinuerlig direkte sollys som trer inn i det oppoverliggende pekingsplanet kan føre til feil av bevegelsesdetektoren. Kun egnet for innendørs områder!
