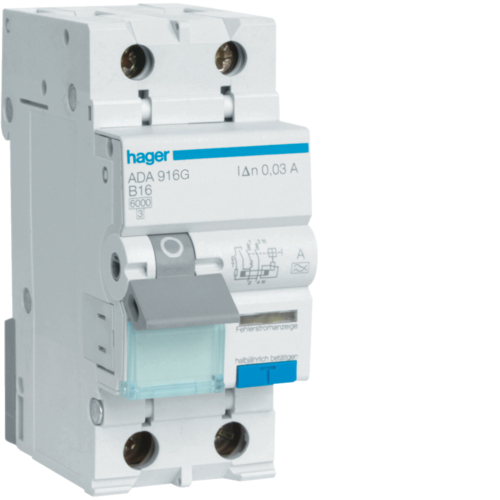

ADA916G
ADA916G
JORDFEILAUTOMAT 1+N 16A B 30mA
| Ref.nr.: | ADA916G |
| EAN-nr.: | 3250611010999 |
| El.nr.: | 1660622 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Koreksjonsfaktor for 2 sidemonterte brytere: | høyre |
| Antall beskyttede poler: | 1 |
| Antall poler: | 2 P |
| Poltype: | 1P+N |
| Utløsningskarakteristik: | B |
| Samtidig bytter N-nøytral: | ja |
| Spesifisert driftsspenning ved 50/60Hz: | 240 V |
| Type forsyningsspenning: | AC |
| Isolasjonsspenning: | 500 V |
| Max. Driftspenning: | 240 V |
| Støtspenningsfasthet: | 4000 V |
| Følsomhet: | 30 mA |
| Merkestrøm: | 16 A |
| Overskud nåværende styrke (bølger 8: | 250 A |
| Lukke- og bryteevne: | 6 kA |
| Innstilling av termisk utløser ved 40° C: | 1,13/1,45 In |
| Magnetisk innstilling ved 40° C: | 3/5 In |
| Vurdering nåværende -15 ° C: | 18,1 A |
| Merkestrøm ved 20° C: | 16,5 A |
| Merkestrøm ved 30° C: | 16 A |
| Merkestrøm ved 35° C: | 15,8 A |
| Merkestrøm ved 40° C: | 15,6 A |
| Merkestrøm ved 45° C: | 15,4 A |
| Merkestrøm ved 50° C: | 15,2 A |
| Merkestrøm ved 55° C: | 15 A |
| Merkestrøm ved 60° C: | 14,8 A |
| Koreksjonsfaktor for 2 sidemonterte brytere: | 1 |
| Koreksjonsfaktor for 3 sidemonterte brytere: | 0,95 |
| Koreksjonsfaktor for 4 og 5 sidemonterte brytere: | 0,9 |
| Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere: | 0,85 |
| Totalt effekttap: | 5,2 W |
| Egetforbruk per pol: | 3,8 W |
| Levetid, elektrisk kobling: | 2000 |
| Levetid, mekanisk slitasje: | 2000 |
| Produktets installasjonsdybde: | 68 mm |
| Produktets installasjonshøyde: | 83 mm |
| Produktets installasjonsbredde: | 35 mm |
| Dreiemoment: | 2,1Nm |
| Type bunnforbindelse for modulære enheter: | BIconnect |
| Egnet for innfelling: | ja |
| Tilkoblingstverrsnitt utgang fleksibel kabel: | 1/16 mm² |
| Utgangens tilkoblingstverrsnitt ved massiv kabel: | 1/25 mm² |
| Tilførselstverrsnitt: | 1/25 mm² |
| Tilkoblingstverrsnitt tilgang med skruer, fleksibel kabel: | 1/16 mm² |
| Cage clamp posisjon: | posisjonering |
| Leveringsstatus for nedstrøms burklammer: | Åpnet |
| Leveringsstatus for oppstrøms burklammer: | Åpnet |
| Tilkoblingstverrsnitt inn- og utgang med skruer, massiv kabel: | 1/25 mm² |
| Tilkoblingstverrsnitt inn- og utgang med skruer, fleksibel kabel: | 1/16 mm² |
| Lengde på ledere til oppvarmingstesten (m) i henhold til produktstandard: | 1 m |
| Ledertverrsnitt til oppvarmingstest (mm²) i henhold til produktstandard: | 2,5 mm² |
| Standardtekst: | EN 61009-1 |
| Europeisk direktiv WEEE: | de det angår |
| IP-klasse: | IP20 |
| Forurensningsgrad iflg. IEC 60664 / IEC 60947-2: | 2 |
| Energibegrensningsklasse I²t: | 3 |
| Høyde: | 2000 m |
| Luftfuktighetsvern: | For all slags klima |
| Kalibreringstemperatur: | 30 °C |
| Omgivende lufttemperatur under oppvarmingstest i henhold til produktstandarden: | 23,1 °C |
| Maks. tillatt temperatur på tilgjengelige deler (beregnet til å bli berørt): | 63,2 °C |
| Maks. tillatt temperatur på tilgjengelige deler (manuell driftsmiddel): | 50,1 °C |
| Maks. Tillatelig temperatur på tilgang. deler (ikke berørt for normal drift): | 84,1 °C |
| Maks. tillatt temperatur på terminaler: | 73,2 °C |
| Temp.-økning grenser for tilgang. deler (bytte) i henhold til produktstandard: | 25 K |
| Temp.-økning grenser for tilgang. deler i henhold til produktstandard: | 60 K |
| Temp.rise grenser for tilgang. deler i henhold til produktstandard: | 40 K |
| Temperaturstigninger for terminaler i henhold til produktstandarden: | 65 K |
| Temperaturstigning målt på tilgjengelige deler ved In (manuell driftsmiddel): | 10,1 K |
| Temperaturstigning målt på tilgang. deler ved In (ikke berørt normal drift): | 44,1 K |
| Temperaturstigning målt på tilgjengelige deler ved In (beregnet å bli berørt): | 23,2 K |
| Temperaturstigning målt på terminaler ved In: | 33,2 K |
- ADA916G
ADA916G
|
|
|
Med forbehold om feil og tekniske endringer
