NCN516

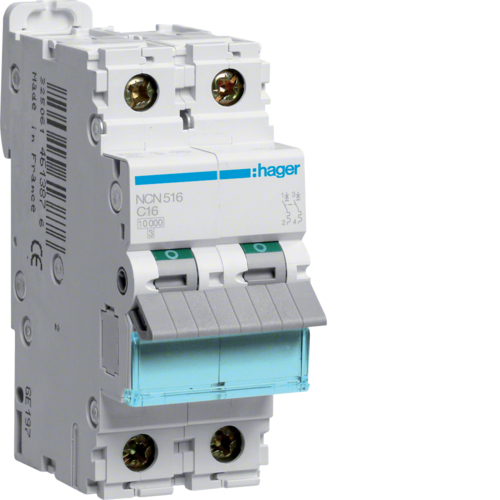

NCN516 Automatsikr. 1+N16A C-kar 10kA

NCN516
NCN516 Automatsikr. 1+N16A C-kar 10kA
Koblingsskjema Automatsikringer 10kA C-karakteristikk, 1 + N

Automatsikr. 1+N16A C-kar 10kA

Ref.nr.:NCN516
stk.
EAN-nr.:

3250614615221

El.nr.:1663718
Pk.:6 stk.
Tekniske data
Koreksjonsfaktor for 2 sidemonterte brytere:høyre
Antall beskyttede poler:1
Antall poler:2 P
Poltype:1P+N
Montasjemåte:DIN-Skinne
Utløsningskarakteristik:C
Type forsyningsspenning:AC
Spesifisert driftsspenning ved 50/60Hz:230 V
Isolasjonsspenning:500 V
Støtspenningsfasthet:6000 V
Nominell kortslutningskraft 230V 50Hz:10 kA
Nominell kortslutningskapasitet Icn under 240V AC i henhold til IEC 60898-1:10 kA
Service bryteevne ifølge EN 6 898:7,5 kA
Kortslutningskapasitet med 220V 50 Hz i henhold til IEC 947.2:7,5 kA
Kortslutningskapasitet med 230V 50 Hz i henhold til IEC 947.2:7,5 kA
Kortslutningskapasitet med 240V 50 Hz i henhold til IEC 947.2:7,5 kA
Nominell ultralydbrytekapasitet Icu under 220V AC IEC 60947-2:15 kA
Bryteevne ved 230V (EN 60 947-2):15 kA
Bryteevne ved 240V (EN 60 947-2):15 kA
Magnetisk innstilling ved 40° C:5/10 In
Min./Max. terskel for magnetisk utløser ved likestrøm:7/15 In
Innstilling av termisk utløser ved 40° C:1,13/1,45 In
Min./Max. terskel for termisk utløser ved likestrøm:1,13/1,45 In
Vurdering nåværende -15 ° C:19,75 A
Merkestrøm ved 30° C:16 A
Merkestrøm ved 35° C:15,53 A
Merkestrøm ved 40° C:15,04 A
Merkestrøm ved 45° C:14,54 A
Merkestrøm ved 50° C:14,02 A
Merkestrøm ved 55° C:13,48 A
Merkestrøm ved 60° C:12,91 A
Vurdering nåværende 65 ° C:12,32 A
Merkestrøm ved 70° C:11,7 A
Vurdering nåværende -20 ° C i henhold til IEC 60947-2:22,97 A
Vurdering nåværende 65 ° C i henhold til IEC 60947-2:14,06 A
Vurdering nåværende 70 ° C i henhold til IEC 60947-2:13,36 A
Korreksjonsfaktor magnetisk utløsning ved 100 Hz:1,1
Korreksjonsfaktor for magnetisk utløser ved 200Hz:1,2
Korreksjonsfaktor for magnetisk utløser ved 400Hz:1,5
Korreksjonsfaktor for magnetisk utløser ved 600Hz:1,1
Koreksjonsfaktor for 2 sidemonterte brytere:1
Koreksjonsfaktor for 3 sidemonterte brytere:0,95
Koreksjonsfaktor for 4 og 5 sidemonterte brytere:0,9
Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere:0,85
Egetforbruk per pol:2,7 W
Maksimal effektstap per pol i henhold til produktstandarden:3,5 W
Totalt effekttap:5,34 W
Levetid, elektrisk kobling:4000
Levetid, mekanisk slitasje:20000
Produktets installasjonsdybde:70 mm
Produktets installasjonshøyde:83 mm
Produktets installasjonsbredde:35 mm
Dreiemoment:2,8 Nm
Type bunnskinne for modulære enheter:plast
Type bunnforbindelse for modulære enheter:BIconnect
Bunnfjernbarhet for modulære enheter:ja
Egnet for innfelling:ja
Leveringsstatus for oppstrøms burklammer:Åpnet
Leveringsstatus for nedstrøms burklammer:Lukket
Tilkoblingstverrsnitt utgang fleksibel kabel:1/25 mm²
Tilkoblingstverrsnitt tilgang med skruer, fleksibel kabel:1/25 mm²
Utgangens tilkoblingstverrsnitt ved massiv kabel:1/35 mm²
Tilførselstverrsnitt:1/35 mm²
Kan aksessoriseres:ja
Standardtekst:EN 60898-1, IEC 60947-2
Europeisk direktiv WEEE:de det angår
IP-klasse:IP20
Forurensningsgrad iflg. IEC 60664 / IEC 60947-2:2
Energibegrensningsklasse I²t:3
Høyde:2000 m
Lagringstemperatur:-25 til 80 °C
Kalibreringstemperatur:50 °C
