NBN525
NBN525
; "NBN525 Automatsikr. 1+N25A B-kar 10kA")
; "Koblingsskjema Automatsikringer 10kA B-karakteristikk, 1 + N")

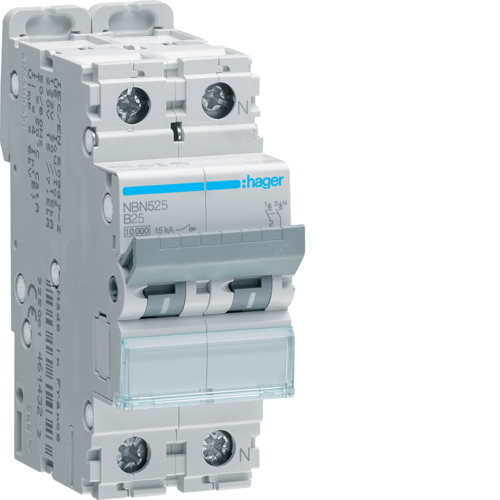

Automatsikr. 1+N25A B-kar 10kA
| Ref.nr.: | NBN525 |
| EAN-nr.: | 3250614614347 |
| El.nr.: | 1663645 |
| Pk.: | 6 stk. |
 |
|
close all
open all| Koreksjonsfaktor for 2 sidemonterte brytere: | høyre |
| Antall beskyttede poler: | 1 |
| Antall poler: | 2 P |
| Poltype: | 1P+N |
| Utløsningskarakteristik: | B |
| Samtidig bytter N-nøytral: | ja |
| Spesifisert driftsspenning ved 50/60Hz: | 240 V |
| Type forsyningsspenning: | AC |
| Frekvens: | 50/60 Hz |
| Isolasjonsspenning: | 500 V |
| Støtspenningsfasthet: | 6000 V |
| Merkestrøm: | 25 A |
| Service bryteevne ifølge EN 6 898: | 7,5 kA |
| Innstilling av termisk utløser ved 40° C: | 1,13/1,45 In |
| Magnetisk innstilling ved 40° C: | 3/5 In |
| Min./Max. terskel for magnetisk utløser ved likestrøm: | 4/7 In |
| Min./Max. terskel for termisk utløser ved likestrøm: | 1,13/1,45 In |
| Bryteevne 1 pol ved 400V 50Hz EN 6947-2: | 3 kA |
| Nominell kortslutningskraft 230V 50Hz: | 10 kA |
| Nominell kortslutningskapasitet Icn under 240V AC i henhold til IEC 60898-1: | 10 kA |
| Vurdering nåværende -15 ° C: | 30,35 A |
| Merkestrøm ved 20° C: | 26,28 A |
| Merkestrøm ved 30° C: | 25 A |
| Merkestrøm ved 35° C: | 24,33 A |
| Merkestrøm ved 40° C: | 23,65 A |
| Merkestrøm ved 45° C: | 22,94 A |
| Merkestrøm ved 50° C: | 22,21 A |
| Merkestrøm ved 55° C: | 21,46 A |
| Merkestrøm ved 60° C: | 20,68 A |
| Vurdering nåværende 65 ° C: | 19,87 A |
| Merkestrøm ved 70° C: | 19,02 A |
| Koreksjonsfaktor for 2 sidemonterte brytere: | 1 |
| Koreksjonsfaktor for 3 sidemonterte brytere: | 0,95 |
| Koreksjonsfaktor for 4 og 5 sidemonterte brytere: | 0,9 |
| Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere: | 0,85 |
| Korreksjonsfaktor magnetisk utløsning ved 100 Hz: | 1,1 |
| Korreksjonsfaktor for magnetisk utløser ved 200Hz: | 1,2 |
| Korreksjonsfaktor for magnetisk utløser ved 400Hz: | 1,5 |
| Korreksjonsfaktor for magnetisk utløser ved 600Hz: | 1,1 |
| Totalt effekttap: | 7,2 W |
| Egetforbruk per pol: | 3,63 W |
| Levetid, elektrisk kobling: | 4000 |
| Levetid, mekanisk slitasje: | 20000 |
| Produktets installasjonsdybde: | 70 mm |
| Produktets installasjonshøyde: | 83 mm |
| Produktets installasjonsbredde: | 35 mm |
| Dreiemoment: | 2,8 Nm |
| Type bunnskinne for modulære enheter: | plast |
| Type bunnforbindelse for modulære enheter: | BIconnect |
| Bunnfjernbarhet for modulære enheter: | ja |
| Tilkoblingstverrsnitt med fleksibel ledning: | 1 - 25mm² |
| Tilkoblingstverrsnitt med massiv ledning: | 1 - 35mm² |
| Tilkoblingstverrsnitt inn- og utgang med skruer, massiv kabel: | 1/35 mm² |
| Tilkoblingstverrsnitt inn- og utgang med skruer, fleksibel kabel: | 1/25 mm² |
| Tilkoblingstype: | Med skrue |
| Standardtekst: | EN 60898-1 |
| Europeisk direktiv WEEE: | de det angår |
| IP-klasse: | IP20 |
| Driftstemperatur: | -25 … 70 °C |
| Forurensningsgrad iflg. IEC 60664 / IEC 60947-2: | 2 |
| Energibegrensningsklasse I²t: | 3 |
| Høyde: | 2000 m |
| Luftfuktighetsvern: | For all slags klima |
| Oppbevaring: | -25 … 80 °C |
|
|
|
Med forbehold om feil og tekniske endringer
