NBN520

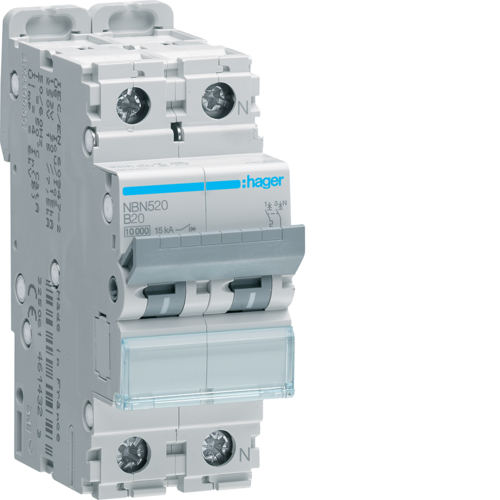

NBN520 Automatsikr. 1+N20A B-kar 10kA

NBN520
NBN520 Automatsikr. 1+N20A B-kar 10kA
Koblingsskjema Automatsikringer 10kA B-karakteristikk, 1 + N

Automatsikr. 1+N20A B-kar 10kA

Ref.nr.:NBN520
stk.
EAN-nr.:

3250614614330

El.nr.:1663644
Pk.:6 stk.
Tekniske data
Koreksjonsfaktor for 2 sidemonterte brytere:høyre
Antall beskyttede poler:1
Antall poler:2 P
Poltype:1P+N
Utløsningskarakteristik:B
Samtidig bytter N-nøytral:ja
Spesifisert driftsspenning ved 50/60Hz:240 V
Type forsyningsspenning:AC
Frekvens:50/60 Hz
Isolasjonsspenning:500 V
Støtspenningsfasthet:6000 V
Merkestrøm:20 A
Service bryteevne ifølge EN 6 898:7,5 kA
Innstilling av termisk utløser ved 40° C:1,13/1,45 In
Magnetisk innstilling ved 40° C:3/5 In
Min./Max. terskel for magnetisk utløser ved likestrøm:4/7 In
Min./Max. terskel for termisk utløser ved likestrøm:1,13/1,45 In
Bryteevne 1 pol ved 400V 50Hz EN 6947-2:3 kA
Nominell kortslutningskraft 230V 50Hz:10 kA
Nominell kortslutningskapasitet Icn under 240V AC i henhold til IEC 60898-1:10 kA
Vurdering nåværende -15 ° C:24,24 A
Merkestrøm ved 20° C:21,02 A
Merkestrøm ved 30° C:20 A
Merkestrøm ved 35° C:19,47 A
Merkestrøm ved 40° C:18,93 A
Merkestrøm ved 45° C:18,37 A
Merkestrøm ved 50° C:17,8 A
Merkestrøm ved 55° C:17,2 A
Merkestrøm ved 60° C:16,58 A
Vurdering nåværende 65 ° C:15,94 A
Merkestrøm ved 70° C:15,28 A
Koreksjonsfaktor for 2 sidemonterte brytere:1
Koreksjonsfaktor for 3 sidemonterte brytere:0,95
Koreksjonsfaktor for 4 og 5 sidemonterte brytere:0,9
Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere:0,85
Korreksjonsfaktor magnetisk utløsning ved 100 Hz:1,1
Korreksjonsfaktor for magnetisk utløser ved 200Hz:1,2
Korreksjonsfaktor for magnetisk utløser ved 400Hz:1,5
Korreksjonsfaktor for magnetisk utløser ved 600Hz:1,1
Totalt effekttap:5,29 W
Egetforbruk per pol:2,68 W
Levetid, elektrisk kobling:4000
Levetid, mekanisk slitasje:20000
Produktets installasjonsdybde:70 mm
Produktets installasjonshøyde:83 mm
Produktets installasjonsbredde:35 mm
Dreiemoment:2,8 Nm
Type bunnskinne for modulære enheter:plast
Type bunnforbindelse for modulære enheter:BIconnect
Bunnfjernbarhet for modulære enheter:ja
Tilkoblingstverrsnitt med fleksibel ledning:1 - 25mm²
Tilkoblingstverrsnitt med massiv ledning:1 - 35mm²
Tilkoblingstverrsnitt inn- og utgang med skruer, massiv kabel:1/35 mm²
Tilkoblingstverrsnitt inn- og utgang med skruer, fleksibel kabel:1/25 mm²
Tilkoblingstype:Med skrue
Standardtekst:EN 60898-1
Europeisk direktiv WEEE:de det angår
IP-klasse:IP20
Driftstemperatur:-25 … 70 °C
Forurensningsgrad iflg. IEC 60664 / IEC 60947-2:2
Energibegrensningsklasse I²t:3
Høyde:2000 m
Luftfuktighetsvern:For all slags klima
Oppbevaring:-25 … 80 °C
