NBN216
NBN216

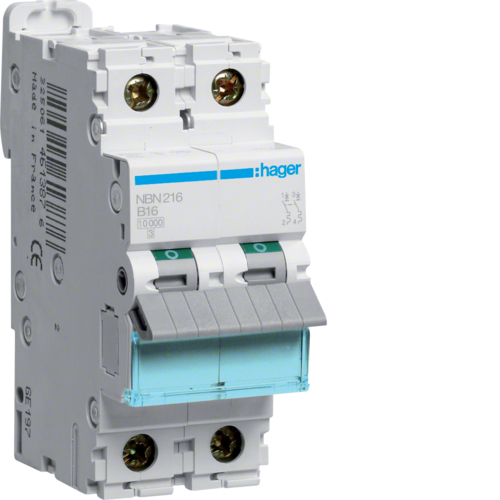

; "NBN216 Automatsikr. 2x16A B-kar 10kA")
; "Koblingsskjema Automatsikringer 10kA B-karakteristikk, 2-polet")
Automatsikr. 2x16A B-kar 10kA
| Ref.nr.: | NBN216 |
| EAN-nr.: | 3250614613876 |
| El.nr.: | 1663613 |
| Pk.: | 6 stk. |
 |
|
close all
open all| Antall beskyttede poler: | 2 |
| Antall poler: | 2 P |
| Poltype: | 2 P |
| Montasjemåte: | DIN-Skinne |
| Utløsningskarakteristik: | B |
| Samtidig bytter N-nøytral: | nei |
| Spesifisert driftsspenning ved 50/60Hz: | 400 V |
| Type forsyningsspenning: | AC |
| Isolasjonsspenning: | 500 V |
| Støtspenningsfasthet: | 6000 V |
| Merkestrøm: | 16 A |
| Service bryteevne ifølge EN 6 898: | 7,5 kA |
| Innstilling av termisk utløser ved 40° C: | 1,13/1,45 In |
| Magnetisk innstilling ved 40° C: | 3/5 In |
| Min./Max. terskel for magnetisk utløser ved likestrøm: | 4/7 In |
| Min./Max. terskel for termisk utløser ved likestrøm: | 1,13/1,45 In |
| Vurdering nåværende -20 ° C i henhold til IEC 60947: | 22,97 A |
| Vurdering nåværende 65 ° C i henhold til IEC 60947: | 14,06 A |
| Vurdering nåværende 70 ° C i henhold til IEC 60947: | 13,36 A |
| Kortslutningskapasitet med 220V 50 Hz i henhold til IEC 947.2: | 15 kA |
| Kortslutningskapasitet med 230V 50 Hz i henhold til IEC 947.2: | 15 kA |
| Kortslutningskapasitet med 240V 50 Hz i henhold til IEC 947.2: | 15 kA |
| Kortslutningskapasitet med 380V 50 Hz i henhold til IEC 947.2: | 7,5 kA |
| Kortslutningskapasitet med 400V 50 Hz i henhold til IEC 947.2: | 7,5 kA |
| Kortslutningskapasitet med 415V 50 Hz i henhold til IEC 947.2: | 7,5 kA |
| Nominell kortslutningskraft 230V 50Hz: | 10 kA |
| Nominell kortslutningskapasitet 400V 50Hz: | 10 kA |
| Bryteevne ved 230V (EN 60 947-2): | 30 kA |
| Bryteevne ved 240V (EN 60 947-2): | 30 kA |
| Bryteevne ved 400V (EN 60 947-2): | 15 kA |
| Bryteevne ved 415V (EN 60 947-2): | 15 kA |
| Nominell kortslutningskapasitet Icn under 240V AC i henhold til IEC 60898-1: | 10 kA |
| Nominell kortslutningskapasitet Icn under 415V AC i henhold til IEC 60898-1: | 10 kA |
| Nominell ultralydbrytekapasitet Icu under 220V AC IEC 60947-2: | 30 kA |
| Nominell ultralydbrytekapasitet Icu under 380 V AC IEC 60947-2: | 15 kA |
| Vurdering nåværende -15 ° C: | 19,75 A |
| Merkestrøm ved 30° C: | 16 A |
| Merkestrøm ved 35° C: | 15,53 A |
| Merkestrøm ved 40° C: | 15,04 A |
| Merkestrøm ved 45° C: | 14,54 A |
| Merkestrøm ved 50° C: | 14,02 A |
| Merkestrøm ved 55° C: | 13,48 A |
| Merkestrøm ved 60° C: | 12,91 A |
| Vurdering nåværende 65 ° C: | 12,32 A |
| Merkestrøm ved 70° C: | 11,7 A |
| Koreksjonsfaktor for 2 sidemonterte brytere: | 1 |
| Koreksjonsfaktor for 3 sidemonterte brytere: | 0,95 |
| Koreksjonsfaktor for 4 og 5 sidemonterte brytere: | 0,9 |
| Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere: | 0,85 |
| Korreksjonsfaktor magnetisk utløsning ved 100 Hz: | 1,1 |
| Korreksjonsfaktor for magnetisk utløser ved 200Hz: | 1,2 |
| Korreksjonsfaktor for magnetisk utløser ved 400Hz: | 1,5 |
| Korreksjonsfaktor for magnetisk utløser ved 600Hz: | 1,1 |
| Maksimal effektstap per pol i henhold til produktstandarden: | 3,5 W |
| Totalt effekttap: | 5,34 W |
| Egetforbruk per pol: | 2,7 W |
| Levetid, elektrisk kobling: | 4000 |
| Levetid, mekanisk slitasje: | 20000 |
| Produktets installasjonsdybde: | 70 mm |
| Produktets installasjonshøyde: | 83 mm |
| Produktets installasjonsbredde: | 35 mm |
| Dreiemoment: | 2,8 Nm |
| Type bunnskinne for modulære enheter: | plast |
| Type bunnforbindelse for modulære enheter: | BIconnect |
| Bunnfjernbarhet for modulære enheter: | ja |
| Egnet for innfelling: | ja |
| Tilkoblingstverrsnitt utgang fleksibel kabel: | 1/25 mm² |
| Utgangens tilkoblingstverrsnitt ved massiv kabel: | 1/35 mm² |
| Tilførselstverrsnitt: | 1/35 mm² |
| Tilkoblingstverrsnitt tilgang med skruer, fleksibel kabel: | 1/25 mm² |
| Leveringsstatus for nedstrøms burklammer: | Lukket |
| Leveringsstatus for oppstrøms burklammer: | Åpnet |
| Kan aksessoriseres: | ja |
| Standardtekst: | EN 60898-1, IEC 60947-2 |
| Europeisk direktiv WEEE: | de det angår |
| IP-klasse: | IP20 |
| Forurensningsgrad iflg. IEC 60664 / IEC 60947-2: | 2 |
| Energibegrensningsklasse I²t: | 3 |
| Høyde: | 2000 m |
| Kalibreringstemperatur: | 50 °C |
|
|
|
Med forbehold om feil og tekniske endringer
