MM511N

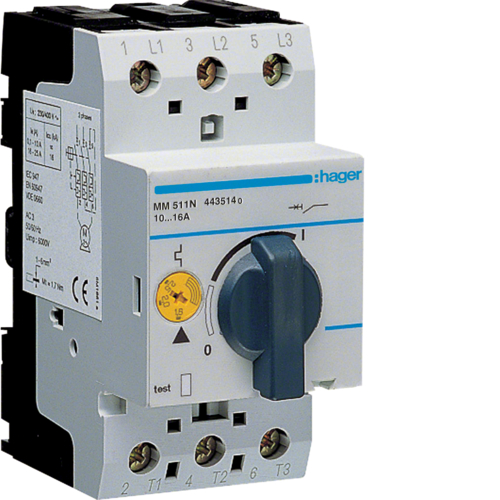

MM511N MOTORVERNBR. 10-16A

MM511N

MOTORVERNBR. 10-16A

Ref.nr.:MM511N
stk.
EAN-nr.:

3250614435249

El.nr.:4368761
Pk.:1 stk.
Tekniske data
Styringstype:Kort tommelfinger
Antall poler:3 P
Poltype:3 P
Spesifisert driftsspenning ved 50/60Hz:690 V
Type forsyningsspenning:AC
Frekvens:50/60 Hz
Isolasjonsspenning:690 V
Støtspenningsfasthet:6000 V
Merkestrøm:16 A
Bryteevne ved 690V (EN 60 947-2):3 kA
Magnetisk innstilling ved 40° C:12,4/15,5/18,6 In
Innstilling av termisk utløser ved 30°:10/248/10,8/11,5/12,3/13/13,8/14,5/15,3/16 A
Vurdering nåværende -20 ° C i henhold til IEC 60947:16 A
Kortslutningskapasitet med 220V 50 Hz i henhold til IEC 947.2:38 kA
Kortslutningskapasitet med 230V 50 Hz i henhold til IEC 947.2:38 kA
Kortslutningskapasitet med 240V 50 Hz i henhold til IEC 947.2:38 kA
Kortslutningskapasitet med 380V 50 Hz i henhold til IEC 947.2:38 kA
Kortslutningskapasitet med 400V 50 Hz i henhold til IEC 947.2:38 kA
Bryteevne ifølge IEC 947.2 50Hz:75 %
Bryteevne ved 230V (EN 60 947-2):50 kA
Bryteevne ved 240V (EN 60 947-2):50 kA
Bryteevne ved 400V (EN 60 947-2):50 kA
Nominell ultralydbrytekapasitet Icu under 220V AC IEC 60947-2:50 kA
Nominell ultralydbrytekapasitet Icu under 380 V AC IEC 60947-2:50 kA
Totalt effekttap:6,64 W
Normallast av 3-fasmotorer i AC3 under 230V:4 kW
Normallast av 3-fasmotorer i AC3 under 400V:7,5 kW
Levetid, elektrisk kobling:50000
Levetid, mekanisk slitasje, timer:40
Levetid, mekanisk slitasje:100000
Produktets installasjonshøyde:140 mm
Produktets installasjonsbredde:45 mm
Dreiemoment:1,7Nm
Tilkoblingstverrsnitt inn- og utgang med skruer, massiv kabel:1/6 mm²
Tilkoblingstverrsnitt inn- og utgang med skruer, fleksibel kabel:1/6 mm²
Tilkoblingstype:Med skrue
Lengde på ledere til oppvarmingstesten (m) i henhold til produktstandard:1 m
Ledertverrsnitt til oppvarmingstest (mm²) i henhold til produktstandard:2,5 mm²
meg:198,4/297,6 A
Automatisk temperaturkompensasjon:-5 til 40 °C
Kan aksessoriseres:ja
Bruklskategori:AC3
Standardtekst:IEC 60947-4-1, EN 60947-4-1
Europeisk direktiv RoHs:frivillig overensstemmende
Europeisk direktiv WEEE:de det angår
IP-klasse:IP20
Forurensningsgrad iflg. IEC 60664 / IEC 60947-2:3
Høyde:2000 m
Luftfuktighetsvern:IEC 60068-2-78
Oppbevaring:-25 … 80 °C
  • MM511N
    MM511N MOTORVERNBR. 10-16A
    MM511N
  • MM511N MOTORVERNBR. 10-16A
Med forbehold om feil og tekniske endringer
