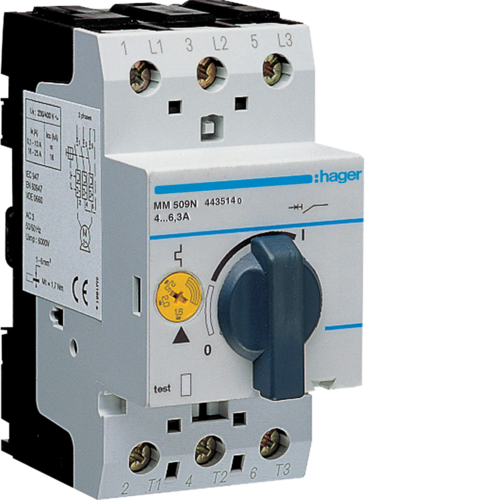

MM509N
MM509N
MOTORVERNBR. 4-6A
| Ref.nr.: | MM509N |
| EAN-nr.: | 3250614435225 |
| El.nr.: | 4368759 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Styringstype: | Kort tommelfinger |
| Antall poler: | 3 P |
| Poltype: | 3 P |
| Spesifisert driftsspenning ved 50/60Hz: | 690 V |
| Type forsyningsspenning: | AC |
| Frekvens: | 50/60 Hz |
| Isolasjonsspenning: | 690 V |
| Støtspenningsfasthet: | 6000 V |
| Merkestrøm: | 6,3 A |
| Bryteevne ved 690V (EN 60 947-2): | 3 kA |
| Magnetisk innstilling ved 40° C: | 12,4/15,5/18,6 In |
| Innstilling av termisk utløser ved 30°: | 4/97,65/4,3/4,6/4,9/5,2/5,4/5,7/6/6,3 A |
| Vurdering nåværende -20 ° C i henhold til IEC 60947: | 6,3 A |
| Kortslutningskapasitet med 220V 50 Hz i henhold til IEC 947.2: | 150 kA |
| Kortslutningskapasitet med 230V 50 Hz i henhold til IEC 947.2: | 150 kA |
| Kortslutningskapasitet med 240V 50 Hz i henhold til IEC 947.2: | 150 kA |
| Kortslutningskapasitet med 380V 50 Hz i henhold til IEC 947.2: | 150 kA |
| Kortslutningskapasitet med 400V 50 Hz i henhold til IEC 947.2: | 150 kA |
| Bryteevne ifølge IEC 947.2 50Hz: | 100 % |
| Bryteevne ved 230V (EN 60 947-2): | 150 kA |
| Bryteevne ved 240V (EN 60 947-2): | 150 kA |
| Bryteevne ved 400V (EN 60 947-2): | 150 kA |
| Bryteevne ved 415V (EN 60 947-2): | 100 kA |
| Nominell ultralydbrytekapasitet Icu under 220V AC IEC 60947-2: | 150 kA |
| Nominell ultralydbrytekapasitet Icu under 380 V AC IEC 60947-2: | 150 kA |
| Totalt effekttap: | 5,68 W |
| Normallast av 3-fasmotorer i AC3 under 230V: | 1,1 kW |
| Normallast av 3-fasmotorer i AC3 under 400V: | 2,2 kW |
| Levetid, elektrisk kobling: | 50000 |
| Levetid, mekanisk slitasje, timer: | 40 |
| Levetid, mekanisk slitasje: | 100000 |
| Produktets installasjonshøyde: | 140 mm |
| Produktets installasjonsbredde: | 45 mm |
| Dreiemoment: | 1,7Nm |
| Tilkoblingstverrsnitt inn- og utgang med skruer, massiv kabel: | 1/6 mm² |
| Tilkoblingstverrsnitt inn- og utgang med skruer, fleksibel kabel: | 1/6 mm² |
| Tilkoblingstype: | Med skrue |
| Lengde på ledere til oppvarmingstesten (m) i henhold til produktstandard: | 1 m |
| Ledertverrsnitt til oppvarmingstest (mm²) i henhold til produktstandard: | 1 mm² |
| meg: | 78,1/117,2 A |
| Automatisk temperaturkompensasjon: | -5 til 40 °C |
| Kan aksessoriseres: | ja |
| Bruklskategori: | AC3 |
| Standardtekst: | IEC 60947-4-1, EN 60947-4-1 |
| Europeisk direktiv RoHs: | frivillig overensstemmende |
| Europeisk direktiv WEEE: | de det angår |
| IP-klasse: | IP20 |
| Forurensningsgrad iflg. IEC 60664 / IEC 60947-2: | 3 |
| Høyde: | 2000 m |
| Luftfuktighetsvern: | IEC 60068-2-78 |
| Oppbevaring: | -25 … 80 °C |
- MM509N
MM509N
|
|
|
Med forbehold om feil og tekniske endringer
