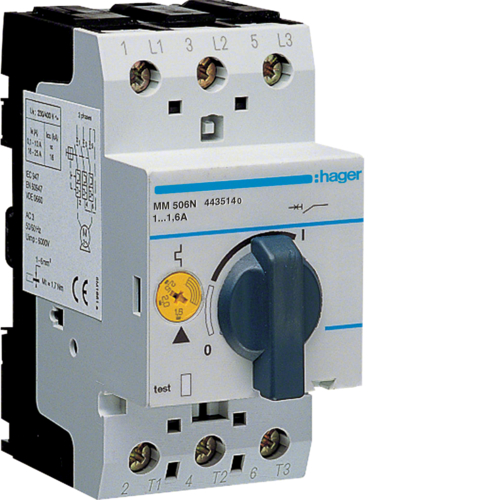

MM506N
MOTORVERNBR. 1-1,6A
Ref.nr.: | MM506N |
EAN-nr.: | 3250614435195 |
El.nr.: | 4368756 |
Pk.: | 1 stk. |
![]() |
![]() |
Antall poler: | 3 P |
Poltype: | 3 P |
Frekvens: | 50/60 Hz |
Spesifisert driftsspenning ved 50/60Hz: | 230/690 V |
Isolasjonsspenning: | 690 V |
Støtspenningsfasthet: | 6000 V |
Bryteevne ved 400V (EN 60 947-2): | 150 kA |
Bryteevne ifølge IEC 947.2 50Hz: | 100 % |
Bryteevne 230 V 50 Hz EN 6947-2 (IEC157-1): | 100 kA |
Bryteevne 400 V 50 Hz EN 6947-2 (IEC157-1): | 100 kA |
Bryteevne ved 230V (EN 60 947-2): | 150 kA |
Bryteevne ved 415V (EN 60 947-2): | 100 kA |
Bryteevne ved 690V (EN 60 947-2): | 100 kA |
Magnetisk innstilling ved 40° C: | 12,4/15,5/18,6 In |
Innstilling av termisk utløser ved 30°: | 1/1,6 A |
Vurdering nåværende -15 ° C: | 1,6 A |
Merkestrøm ved 20° C: | 1,6 A |
Merkestrøm ved 30° C: | 1,6 A |
Merkestrøm ved 35° C: | 1,6 A |
Merkestrøm ved 40° C: | 1,6 A |
Merkestrøm ved 45° C: | 1,6 A |
Merkestrøm ved 50° C: | 1,6 A |
Merkestrøm ved 55° C: | 1,6 A |
Vurdering nåværende -20 ° C i henhold til IEC 60947-2: | 1,6 A |
Egetforbruk per pol: | 1,8 W |
Totalt effekttap: | 5,4 W |
Normallast av 3-fasmotorer i AC3 under 230V: | 0,25 kW |
Normallast av 3-fasmotorer i AC3 under 400V: | 0,55 kW |
Levetid, elektrisk kobling: | 50000 |
Levetid, mekanisk slitasje, timer: | 40 |
Levetid, mekanisk slitasje: | 100000 |
Produktets installasjonsdybde: | 70 mm |
Produktets installasjonshøyde: | 90 mm |
Produktets installasjonsbredde: | 45 mm |
Dreiemoment: | 1,7Nm |
Tilkoblingstype: | Med skrue |
Tilkoblingstverrsnitt inn- og utgang med skruer, fleksibel kabel: | 1/6 mm² |
Tilkoblingstverrsnitt inn- og utgang med skruer, massiv kabel: | 1/6 mm² |
meg: | 19,8/29,8 A |
Automatisk temperaturkompensasjon: | -25 til 55 °C |
Standardtekst: | IEC 60947-2, IEC 60947-4-1 |
Europeisk direktiv WEEE: | de det angår |
IP-klasse: | IP20 |
Forurensningsgrad iflg. IEC 60664 / IEC 60947-2: | 3 |
Høyde: | 2000 m |
Lagringstemperatur: | -25 til 80 °C |
Luftfuktighetsvern: | IEC 60068-2-78 |
![]() |
![]() |
Med forbehold om feil og tekniske endringer
