HI406R

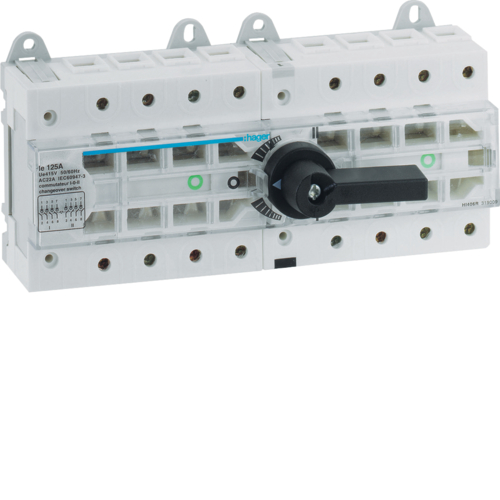

HI406R LASTVENDER 125A 4-POL.12 MOD.

HI406R
HI406R LASTVENDER 125A 4-POL.12 MOD.
Koblingsskjema Lastvendere modulære 4-polet 63 - 125 A

LASTVENDER 125A 4-POL.12 MOD.

Ref.nr.:HI406R
stk.
EAN-nr.:

3250613190095

El.nr.:4369903
Pk.:1 stk.
Tekniske data
Styringstype:Kort tommelfinger
Type sak:Fast innebygd
Antall poler:4 P
Poltype:4 P
Omvendt bryter:ja
Motorstasjon integrert:nei
Frekvens:50/60 Hz
Spesifisert driftsspenning ved 50/60Hz:380/690 V
Isolasjonsspenning:800 V
Støtspenningsfasthet:8000 V
Spesifisert driftsspenning ved likestrøm:220 V
Nominell driftsstrøm i AC21 kategori A:125 A
Strømbelstbarhet ved AC21 i kategori B:125 A
Merkestrøm ved AC22 i kategori A:125 A
Merkestrøm ved AC22 i kategori B:125 A
Nominell driftsstrøm i AC23 kategori A:63 A
Merkestrøm ved AC23 i kategori B:125 A
Kortslutningsstrøm med gl-gG sikring:50 kA
Tillatt laststrøm i under 1 sekund:2,5 kA
Termisk merkestrøm utendørs:125 A
Nominell belastning ved 440/500V, 50Hz:63 kW
Nominell belastning ved 600V, 50Hz:33 kW
Effekt ved 380/415 V, 50 Hz:63 kW
Bryteeffekt ved 400 V i AC1:82 kW
Egetforbruk per pol:5,7 W
Totalt effekttap:17,1 W
Elektrisk levetid ved merkelast i AC21:1000
Elektrisk levetid ved merkelast i AC22:200
Levetid, mekanisk slitasje:10000
sammenfalsbare:ja
Tilkoblingstverrsnitt med massiv ledning:4 - 50mm²
Tilkoblingstype:Med skrue
Motordrevet valgfritt:nei
Standardtekst:IEC 60947-3
Europeisk direktiv WEEE:de det angår
IP-klasse:IP20
Lagringstemperatur:-40 til 65 °C
Luftfuktighetsvern:ja selon CEI 68-2-30
  • HI406R
    HI406R LASTVENDER 125A 4-POL.12 MOD.
    HI406R
  • HI406R
    Koblingsskjema Lastvendere modulære 4-polet 63 - 125 A
  • HI406R LASTVENDER 125A 4-POL.12 MOD.
  • Koblingsskjema Lastvendere modulære 4-polet 63 - 125 A
Med forbehold om feil og tekniske endringer
