HI405R
HI405R
; "HI405R LASTVENDER 100A 4-POL.12 MOD.")
; "Koblingsskjema Lastvendere modulære 4-polet 63 - 125 A"){kind=small}

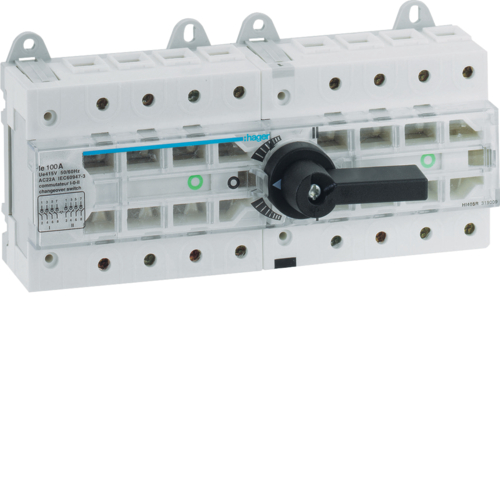

LASTVENDER 100A 4-POL.12 MOD.
| Ref.nr.: | HI405R |
| EAN-nr.: | 3250613190088 |
| El.nr.: | 4369902 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Styringstype: | Kort tommelfinger |
| Antall poler: | 4 P |
| Poltype: | 4 P |
| Type sak: | Fast innebygd |
| Omvendt bryter: | ja |
| Motorstasjon integrert: | nei |
| Spesifisert driftsspenning ved 50/60Hz: | 380/690 V |
| Frekvens: | 50/60 Hz |
| Isolasjonsspenning: | 800 V |
| Støtspenningsfasthet: | 8000 V |
| Spesifisert driftsspenning ved likestrøm: | 220 V |
| Strømbelstbarhet ved AC21 i kategori B: | 100 A |
| Merkestrøm ved AC22 i kategori A: | 100 A |
| Merkestrøm: | 100 A |
| Kortslutningsstrøm med gl-gG sikring: | 100 kA |
| Tillatt laststrøm i under 1 sekund: | 2,5 kA |
| Termisk merkestrøm utendørs: | 100 A |
| Nominell driftsstrøm i AC21 kategori A: | 63 A |
| Merkestrøm ved AC22 i kategori B: | 100 A |
| Nominell driftsstrøm i AC23 kategori A: | 63 A |
| Merkestrøm ved AC23 i kategori B: | 100 A |
| Nominell belastning ved 440/500V, 50Hz: | 63 kW |
| Nominell belastning ved 600V, 50Hz: | 33 kW |
| Effekt ved 380/415 V, 50 Hz: | 51 kW |
| Totalt effekttap: | 9,3 W |
| Egetforbruk per pol: | 3,1 W |
| Bryteeffekt ved 400 V i AC1: | 65 kW |
| Elektrisk levetid ved merkelast i AC21: | 1000 |
| Elektrisk levetid ved merkelast i AC22: | 300 |
| Levetid, mekanisk slitasje: | 10000 |
| sammenfalsbare: | ja |
| Tilkoblingstverrsnitt med massiv ledning: | 4 - 50mm² |
| Tilkoblingstype: | Med skrue |
| Motordrevet valgfritt: | nei |
| Standardtekst: | IEC 60947-3 |
| Europeisk direktiv WEEE: | de det angår |
| IP-klasse: | IP20 |
| Luftfuktighetsvern: | ja selon CEI 68-2-30 |
|
|
|
Med forbehold om feil og tekniske endringer
