HNB101H

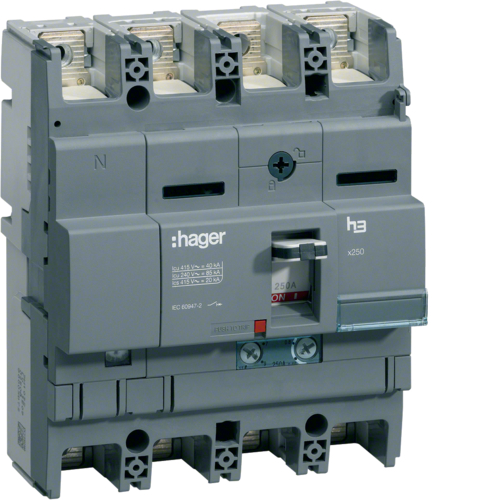

HNB101H Effektbryter TM x250 4x63-100A 40kA

HNB101H

Effektbryter TM x250 4x63-100A 40kA

Ref.nr.:HNB101H
stk.
EAN-nr.:

3250613347789

El.nr.:4370055
Pk.:1 stk.
Tekniske data
Styringstype:Veksle
Antall poler:4 P
Poltype:4P4D N:0;100%
Komplett enhet med beskyttelsesenhet:ja
Reisenhet:TM A/A
Integrert jordfeilbeskyttelse:nei
Spesifisert driftsspenning ved 50/60Hz:220/415 V
Frekvens:50/60 Hz
Isolasjonsspenning:800 V
Støtspenningsfasthet:8000 V
Med spenningsfrigjøring:nei
Merkestrøm:100 A
Innstillingsområde for termisk utløser:0,63/0,8/1
Bryteevne 1 pol ved 400V 50Hz EN 6947-2:9 kA
Bryteevne ved 230V (EN 60 947-2):85 kA
Bryteevne ved 400V (EN 60 947-2):40 kA
Bryteevne ved 415V (EN 60 947-2):40 kA
Koreksjonsfaktor for 2 sidemonterte brytere:1
Koreksjonsfaktor for 3 sidemonterte brytere:1
Koreksjonsfaktor for 4 og 5 sidemonterte brytere:1
Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere:1
Totalt effekttap:24,8 W
Egetforbruk per pol:8,3 W
Utløsertype:TM
Avledningstid:10 ms
Levetid, elektrisk kobling:1000
Levetid, mekanisk slitasje:4000
Dreiemoment:12 nm
DIN skinne montering med valgfri adapter:ja
Tilkoblingstverrsnitt med fleksibel ledning:35 - 150mm²
Tilkoblingstverrsnitt med massiv ledning:35 - 185mm²
Tilkobling:Fronttilkobling
Tilkoblingstype:Tilkoblinger
Område for magnetisk utløsning:600/800/1000/1300 A
Motordrevet valgfritt:ja
Bruklskategori:A
Standardtekst:IEC 60947-2
Europeisk direktiv WEEE:de det angår
IP-klasse:IP4X
Høyde:2000 m
Luftfuktighetsvern:For all slags klima
