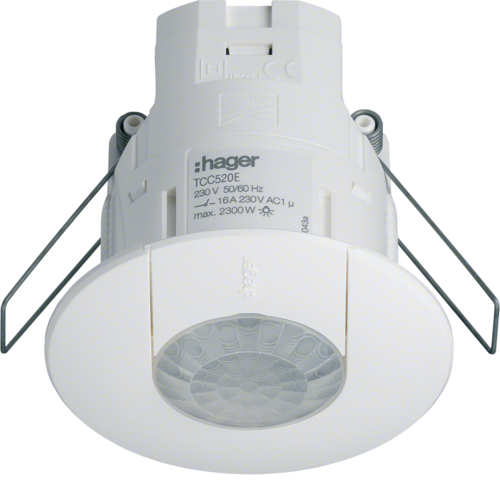

TILSTEDEVÆRELSESDETEKTOR KNX MED RELE
| Ref.nr.: | TCC520E |
| EAN-nr.: | 3250617579407 |
| El.nr.: | 4505985 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Bus system: | KNX |
| Driftsmodus: | driftsmodi: automatisk, semiautomatisk, test |
| |
|
|
| Bussystemet radio hyppig: | nei |
| Bussystem LON: | nei |
| Bussystem Powernet: | nei |
| |
| Driftsspenning over buss: | 21 … 32 V DC |
| Bussens strømforbruk (dataoverføring): | ≈ 12 mA |
| Konvensjonelle transformatorer: | 1500 VA |
| Elektroniske transformatorer: | 1500 W |
| Overvåkningsmetode: | presens |
| Vinkel av: | 360 ° |
| Deteksjonsvinkel: | 360 ° |
| Vinkel på vertikal deteksjon: | 55 ° |
| Deteksjonsfelt Ø, på gulvet: | ≈ 7 m |
| Deteksjonsfelt Ø, ved skrivebordshøyde: | ≈ 5 m |
| Farge: | hvit |
| RAL-farge: | RAL 9010 - Ren hvit |
| Virkestoff: | Halogenfri PC-ABS |
| Overflateutseende: | matt |
| Dimensjoner (Ø x H): | 78 x 70 mm |
| Installation opening Ø: | 60 … 63 mm |
| Anbefalt installasjonshøyde: | 2,5 … 3,5 m |
| Montering veggtykkelse: | 10 … 28 mm |
| - med elektronisk ballast (EB): | 1000 |
| Lysstyrke måleområde: | 5 … 1000 lx |
| Energibesparende lamper: | 20 x 20 W |
| - parallellkompensert: | 1000 W |
| 230 V glødelamper og halogenlamper: | 2300 W |
| Maksimal monteringshøyde: | 4 m |
| Installasjonsmodus: | med fjærklips for takmontering |
| Tilkoblingsterminaler: | i henhold til IEC 60669-1 |
| |
| |
| Støttede konfigurasjonsmoduser: | system |
| Forsinkelsestid, justerbar: | 1 mn … 1 h |
| |
| Bussforbindelse inkludert: | ja |
| Antall kanaler: | 1 |
| Vinkel på horisontal deteksjon: | 360 ° |
| halogenfri: | nei |
| Driftstemperatur: | -10 … 45 °C |
| Oppbevaring: | -20 … 60 °C |
| |
| Hoveddesignlinje: | KNX |
|
|
|
Med forbehold om feil og tekniske endringer
