NCN132

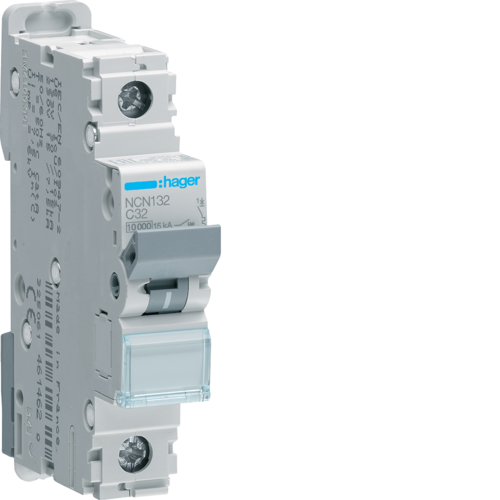

NCN132 Automatsikr. 1x32A C-kar 10kA

NCN132
NCN132 Automatsikr. 1x32A C-kar 10kA
Koblingsskjema Automatsikringer 10kA C-karakteristikk, 1-polet

Automatsikr. 1x32A C-kar 10kA

Ref.nr.:NCN132
stk.
EAN-nr.:

3250614614651

El.nr.:1663666
Pk.:12 stk.
Tekniske data
Antall beskyttede poler:1
Antall poler:1 P
Poltype:1 P
Samtidig bytter N-nøytral:nei
Montasjemåte:DIN-Skinne
Utløsningskarakteristik:C
Sparepærer:nei
Type forsyningsspenning:AC
Spesifisert driftsspenning ved 50/60Hz:230/400 V
Isolasjonsspenning:500 V
Støtspenningsfasthet:6000 V
Nominell kortslutningskraft 230V 50Hz:10 kA
Nominell kortslutningskapasitet Icn under 240V AC i henhold til IEC 60898-1:10 kA
Service bryteevne ifølge EN 6 898:7,5 kA
Kortslutningskapasitet med 220V 50 Hz i henhold til IEC 947.2:7,5 kA
Kortslutningskapasitet med 230V 50 Hz i henhold til IEC 947.2:7,5 kA
Kortslutningskapasitet med 240V 50 Hz i henhold til IEC 947.2:7,5 kA
Nominell ultralydbrytekapasitet Icu under 220V AC IEC 60947-2:15 kA
Bryteevne ved 230V (EN 60 947-2):15 kA
Bryteevne ved 240V (EN 60 947-2):15 kA
Magnetisk innstilling ved 40° C:5/10 In
Min./Max. terskel for magnetisk utløser ved likestrøm:7/15 In
Innstilling av termisk utløser ved 40° C:1,13/1,45 In
Min./Max. terskel for termisk utløser ved likestrøm:1,13/1,45 In
Vurdering nåværende -15 ° C:38,25 A
Merkestrøm ved 30° C:32 A
Merkestrøm ved 35° C:31,23 A
Merkestrøm ved 40° C:30,44 A
Merkestrøm ved 45° C:29,63 A
Merkestrøm ved 50° C:28,79 A
Merkestrøm ved 55° C:27,93 A
Merkestrøm ved 60° C:27,04 A
Vurdering nåværende 65 ° C:26,13 A
Merkestrøm ved 70° C:25,18 A
Vurdering nåværende -20 ° C i henhold til IEC 60947-2:43,21 A
Vurdering nåværende 65 ° C i henhold til IEC 60947-2:29,04 A
Vurdering nåværende 70 ° C i henhold til IEC 60947-2:27,98 A
Korreksjonsfaktor magnetisk utløsning ved 100 Hz:1,1
Korreksjonsfaktor for magnetisk utløser ved 200Hz:1,2
Korreksjonsfaktor for magnetisk utløser ved 400Hz:1,5
Korreksjonsfaktor for magnetisk utløser ved 600Hz:1,1
Koreksjonsfaktor for 2 sidemonterte brytere:1
Koreksjonsfaktor for 3 sidemonterte brytere:0,95
Koreksjonsfaktor for 4 og 5 sidemonterte brytere:0,9
Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere:0,85
Egetforbruk per pol:3,65 W
Maksimal effektstap per pol i henhold til produktstandarden:6 W
Totalt effekttap:3,65 W
Levetid, elektrisk kobling:4000
Levetid, mekanisk slitasje:20000
Produktets installasjonsdybde:70 mm
Produktets installasjonshøyde:83 mm
Produktets installasjonsbredde:17,5 mm
Dreiemoment:2,8 Nm
Type bunnskinne for modulære enheter:plast
Type bunnforbindelse for modulære enheter:BIconnect
Bunnfjernbarhet for modulære enheter:ja
Egnet for innfelling:ja
Leveringsstatus for oppstrøms burklammer:Åpnet
Leveringsstatus for nedstrøms burklammer:Lukket
Tilkoblingstverrsnitt utgang fleksibel kabel:1/25 mm²
Tilkoblingstverrsnitt tilgang med skruer, fleksibel kabel:1/25 mm²
Utgangens tilkoblingstverrsnitt ved massiv kabel:1/35 mm²
Tilførselstverrsnitt:1/35 mm²
Kan aksessoriseres:ja
Standardtekst:EN 60898-1, IEC 60947-2
Europeisk direktiv RoHs:frivillig overensstemmende
Europeisk direktiv WEEE:de det angår
IP-klasse:IP20
Forurensningsgrad iflg. IEC 60664 / IEC 60947-2:2
Energibegrensningsklasse I²t:3
Høyde:2000 m
Lagringstemperatur:-25 til 80 °C
Kalibreringstemperatur:50 °C
