NBN563

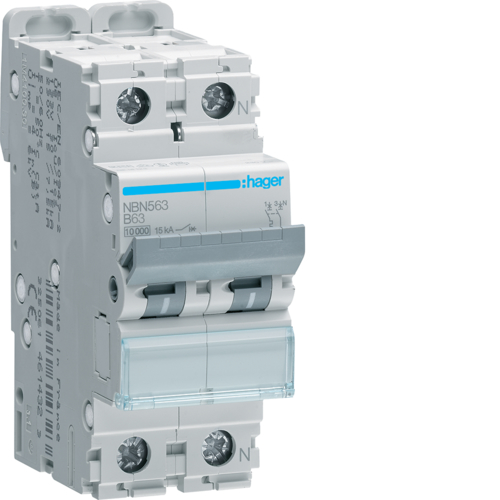

NBN563 Automatsikr. 1+N63A B-kar 10kA

NBN563
NBN563 Automatsikr. 1+N63A B-kar 10kA
Koblingsskjema Automatsikringer 10kA B-karakteristikk, 1 + N

Automatsikr. 1+N63A B-kar 10kA

Ref.nr.:NBN563
stk.
EAN-nr.:

3250614614385

El.nr.:1663649
Pk.:6 stk.
Tekniske data
Levetid, mekanisk slitasje, timer:MCB
Koreksjonsfaktor for 2 sidemonterte brytere:høyre
Antall beskyttede poler:1
Antall poler:2 P
Poltype:1P+N
Samtidig bytter N-nøytral:ja
Utløsningskarakteristik:B
Frekvens:50/60 Hz
Type forsyningsspenning:AC
Spesifisert driftsspenning ved 50/60Hz:240 V
Isolasjonsspenning:500 V
Støtspenningsfasthet:6000 V
Bryteevne 1 pol ved 400V 50Hz EN 6947-2:3 kA
Magnetisk innstilling ved 40° C:3/5 In
Min./Max. terskel for magnetisk utløser ved likestrøm:4/7 In
Innstilling av termisk utløser ved 40° C:1,13/1,45 In
Min./Max. terskel for termisk utløser ved likestrøm:1,13/1,45 In
Vurdering nåværende -15 ° C:78,07 A
Merkestrøm ved 20° C:67,47 A
Merkestrøm ved 30° C:63 A
Merkestrøm ved 35° C:62,03 A
Merkestrøm ved 40° C:60,5 A
Merkestrøm ved 45° C:58,68 A
Merkestrøm ved 50° C:58,27 A
Merkestrøm ved 55° C:52,8 A
Merkestrøm ved 60° C:50,51 A
Vurdering nåværende 65 ° C:48,12 A
Merkestrøm ved 70° C:45,6 A
Korreksjonsfaktor magnetisk utløsning ved 100 Hz:1,1
Korreksjonsfaktor for magnetisk utløser ved 200Hz:1,2
Korreksjonsfaktor for magnetisk utløser ved 400Hz:1,5
Korreksjonsfaktor for magnetisk utløser ved 600Hz:1,1
Koreksjonsfaktor for 2 sidemonterte brytere:1
Koreksjonsfaktor for 3 sidemonterte brytere:0,95
Koreksjonsfaktor for 4 og 5 sidemonterte brytere:0,9
Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere:0,85
Egetforbruk per pol:6,99 W
Totalt effekttap:13,1 W
Levetid, elektrisk kobling:4000
Levetid, mekanisk slitasje:20000
Produktets installasjonsdybde:70 mm
Produktets installasjonshøyde:83 mm
Produktets installasjonsbredde:35 mm
Dreiemoment:2,8 Nm
Type bunnskinne for modulære enheter:plast
Type bunnforbindelse for modulære enheter:BIconnect
Bunnfjernbarhet for modulære enheter:ja
Tilkoblingstverrsnitt med massiv ledning:1 - 35mm²
Tilkoblingstverrsnitt med fleksibel ledning:1 - 25mm²
Tilkoblingstype:Med skrue
Tilkoblingstverrsnitt inn- og utgang med skruer, fleksibel kabel:1/25 mm²
Tilkoblingstverrsnitt inn- og utgang med skruer, massiv kabel:1/35 mm²
Kan aksessoriseres:ja
Standardtekst:EN 60898-1
Europeisk direktiv RoHs:frivillig overensstemmende
Europeisk direktiv WEEE:de det angår
IP-klasse:IP20
Forurensningsgrad iflg. IEC 60664 / IEC 60947-2:2
Energibegrensningsklasse I²t:3
Høyde:2000 m
Lagringstemperatur:-25 til 80 °C
Luftfuktighetsvern:For all slags klima
