MZ520N
MZ520N
; "MZ520N HJELPEKONTAKTBLOKK 1Ø+1S")
; "Koblingsskjema Hjelpekontakt")

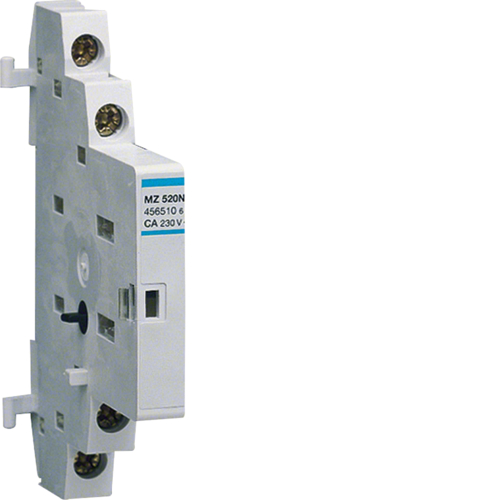

HJELPEKONTAKTBLOKK 1Ø+1S
| Ref.nr.: | MZ520N |
| EAN-nr.: | 3250614565106 |
| El.nr.: | 4368770 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Maksimal poler på hovedenheten: | 3 |
| Montasjemåte: | Sidemontering |
| Spesifisert driftsspenning ved 50/60Hz: | 220/500 V |
| Type forsyningsspenning: | AC |
| Frekvens: | 40/60 Hz |
| Isolasjonsspenning: | 690 V |
| Støtspenningsfasthet: | 6000 V |
| Spesifisert driftsspenning ved likestrøm: | 24/220 V |
| Merkestrøm ved AC1: | 3 A |
| Maksimums strøm: | 25 A |
| Merkestrøm: | 1 A |
| Imin = f (U = 230 V AC): | 3 A |
| Imin = f (U = 230 V DC): | 0,25 A |
| Imin = f (U = 400 V AC) for hovedkrets: | 2 A |
| Imin = f (U = 24 V DC) for hovedkrets: | 2 A |
| Totalt effekttap: | 0,04 W |
| Egetforbruk per pol: | 0,04 W |
| Levetid, elektrisk kobling: | 50000 |
| Levetid, mekanisk slitasje: | 100000 |
| Produktets installasjonsdybde: | 68 mm |
| Produktets installasjonsbredde: | 9 mm |
| Dreiemoment: | 1,3Nm |
| Fabrikkmontert: | nei |
| Tilkoblingstverrsnitt med fleksibel ledning: | 2,5mm² |
| Tilkoblingstverrsnitt med massiv ledning: | 2,5mm² |
| Kontakttype: | 1NC+NO |
| Tilkoblingstype: | Med skrue |
| Type tilbehør: | hjelpekontakt |
| Antall hjelpekontakter som normalt lukket kontakt: | 1 |
| Antall hjelpekontakter som normalt åpen kontakt: | 1 |
| Antall NC-kontakter: | 1 |
| Antall sluttende kontakter: | 1 |
| Europeisk direktiv WEEE: | de det angår |
| IP-klasse: | IP20 |
| Forurensningsgrad iflg. IEC 60664 / IEC 60947-2: | 3 |
| Høyde: | 2000 m |
| Luftfuktighetsvern: | 95% / 80°C |
|
|
|
Med forbehold om feil og tekniske endringer
