HNA126H
HNA126H

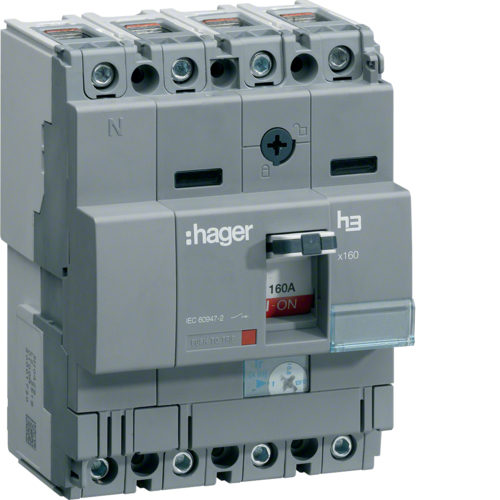

Effektbryter TM x160 4x79-125A 40kA
| Ref.nr.: | HNA126H |
| EAN-nr.: | 3250613130992 |
| El.nr.: | 4370036 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Styringstype: | Veksle |
| Antall beskyttede poler: | 4 |
| Antall poler: | 4 P |
| Poltype: | 4P4D |
| Type sak: | Fast innebygd |
| Komplett enhet med beskyttelsesenhet: | ja |
| Reisenhet: | TM A/F |
| Integrert jordfeilbeskyttelse: | ja |
| Motorstasjon integrert: | nei |
| Spesifisert driftsspenning ved 50/60Hz: | 220/415 V |
| Frekvens: | 50/60 Hz |
| Isolasjonsspenning: | 690 V |
| Støtspenningsfasthet: | 8000 V |
| Med spenningsfrigjøring: | nei |
| Merkestrøm: | 125 A |
| Innstillingsområde for termisk utløser: | 0,63/0,8/1 |
| Vurdering nåværende 65 ° C i henhold til IEC 60947: | 113,4 A |
| Vurdering nåværende 70 ° C i henhold til IEC 60947: | 109,3 A |
| Kortslutningskapasitet med 220V 50 Hz i henhold til IEC 947.2: | 40 kA |
| Kortslutningskapasitet med 230V 50 Hz i henhold til IEC 947.2: | 40 kA |
| Kortslutningskapasitet med 240V 50 Hz i henhold til IEC 947.2: | 40 kA |
| Kortslutningskapasitet med 380V 50 Hz i henhold til IEC 947.2: | 20 kA |
| Kortslutningskapasitet med 400V 50 Hz i henhold til IEC 947.2: | 20 kA |
| Kortslutningskapasitet med 415V 50 Hz i henhold til IEC 947.2: | 20 kA |
| Bryteevne ved 230V (EN 60 947-2): | 85 kA |
| Bryteevne ved 240V (EN 60 947-2): | 85 kA |
| Bryteevne ved 400V (EN 60 947-2): | 40 kA |
| Bryteevne ved 415V (EN 60 947-2): | 40 kA |
| Innstillingsområde for termisk utløser: | 80/100/125 A |
| Nominell ultralydbrytekapasitet Icu under 380 V AC IEC 60947-2: | 40 kA |
| Effekttap per pol på 0,63 * In: | 4,5 W |
| Effekttap per pol på 0,8 * In: | 7 W |
| Totalt strømttap på 0,63 * In: | 13,5 W |
| Totalt strømforbruk ved 0,8 * In: | 21,1 W |
| Totalt effekttap: | 33 W |
| Egetforbruk per pol: | 11 W |
| Levetid, elektrisk kobling: | 1000 |
| Levetid, mekanisk slitasje: | 4000 |
| Produktets installasjonsdybde: | 68 mm |
| Produktets installasjonshøyde: | 130 mm |
| Produktets installasjonsbredde: | 100 mm |
| Dreiemoment: | 6Nm |
| DIN skinne montering med valgfri adapter: | nei |
| Tilkoblingstverrsnitt med fleksibel ledning: | 4 |
| Tilkoblingstverrsnitt med massiv ledning: | 4 |
| Tilkobling: | Fronttilkobling |
| Tilkoblingstype: | Med skrue |
| Område for magnetisk utløsning: | 1500 A |
| Motordrevet valgfritt: | ja |
| Kan aksessoriseres: | ja |
| Standardtekst: | IEC 60947-2 |
| Europeisk direktiv WEEE: | de det angår |
| IP-klasse: | IP4X |
| Forurensningsgrad iflg. IEC 60664 / IEC 60947-2: | 3 |
| Høyde: | 2000 m |
| Kalibreringstemperatur: | 50 °C |
