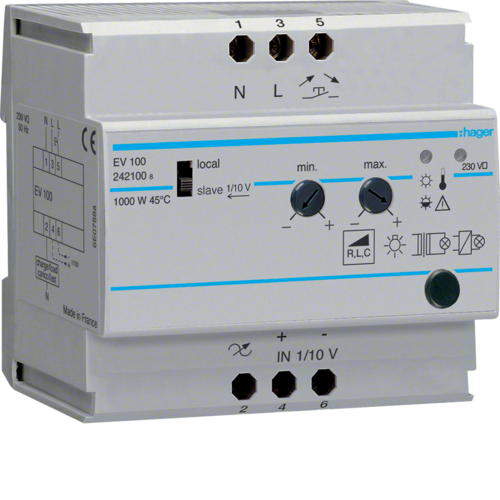

UNIVERSALDIMMER 1000W
| Ref.nr.: | EV100 |
| EAN-nr.: | 3250612421008 |
| El.nr.: | 1480189 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Styringstype: | Direkte |
| Montasjemåte: | DIN-Skinne |
|
| Interface: | med 1-10 V grensesnitt |
| Spesifisert driftsspenning ved 50/60Hz: | 230 V |
| Frekvens: | 50 Hz |
| Driftsspenning: | 230 V~ +/- 10% |
| Kontroll strøm 1-10 V (slave): | 1,5 mA |
| Merkestrøm: | 4,5 A |
| Dimmable konvensjonelle transformatorer: | 20 … 1000 VA |
| Bryteeffekt halogen 230V: | 20/1000 W |
| Forbrukt belastning i VA: | 6 W |
| Strømforbruk (drift): | 15 W |
| Strømforbruk (standby): | 3 W |
| Bryteeffekt glødelamper ved AC1: | 20/1000 W |
| Totalt effekttap: | 1 W |
| Konvensjonelle transformatorer: | 20 … 1000 VA |
| Elektroniske transformatorer: | 25 … 1000 W |
| Overflate deksel: | Annen |
| RAL-farge: | RAL 7035 - Lys grå |
| Overflateutseende: | matt |
| Produktets installasjonsdybde: | 65 mm |
| Produktets installasjonshøyde: | 85 mm |
| Installasjonshøyde: | 0/1000 m |
| Lengde: | 65 mm |
| Produktets installasjonsbredde: | 88,5 mm |
| Bredde på skinnemontert enhet (RMD): | 5 modules |
| Maks last med glødelamper: | 1000 W |
| 230 V glødelamper og halogenlamper: | 20 … 1000 W |
| Montasjetype: | Med klør |
| Montasjetype: | DIN-skinne |
| Installasjonsmodus: | for montering på DIN-skinne |
| Tilkoblingstverrsnitt med fleksibel ledning: | 1 - 16mm² |
| Tilkoblingstverrsnitt med massiv ledning: | 1,5 / 10mm² |
| Lasttype: | Universal |
| Ledertverrsnitt (fleksibel): | 1 … 16 mm² |
| Ledertverrsnitt (stiv): | 1,5 … 10 mm² |
| Forbindelse: | Tilkobling for opplyst (maks. 5 mA) eller standard trykknapp |
| Tilkoblingstype: | Med skrue |
| |
|
| |
|
| IP-klasse: | IP20 |
| halogenfri: | nei |
| Driftstemperatur: | -10 … 45 °C |
|
|
|
Med forbehold om feil og tekniske endringer
