HNB251H

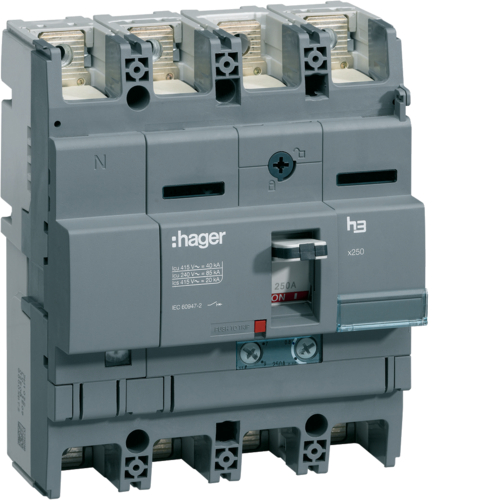

HNB251H Effektbryter TM x250 4x158-250A 40kA

HNB251H

Effektbryter TM x250 4x158-250A 40kA

Ref.nr.:HNB251H
stk.
EAN-nr.:

3250613347826

El.nr.:4370059
Pk.:1 stk.
Tekniske data
Styringstype:Veksle
Type sak:Fast innebygd
Levetid, mekanisk slitasje, timer:MCCB
Antall poler:4 P
Poltype:4P4D N:0;100%
Komplett enhet med beskyttelsesenhet:ja
Reisenhet:TM A/A
Integrert jordfeilbeskyttelse:nei
Motorstasjon integrert:nei
Frekvens:50/60 Hz
Spesifisert driftsspenning ved 50/60Hz:220/415 V
Isolasjonsspenning:800 V
Støtspenningsfasthet:8000 V
Med spenningsfrigjøring:nei
Bryteevne ved 400V (EN 60 947-2):40 kA
Bryteevne 1 pol ved 400V 50Hz EN 6947-2:9 kA
Bryteevne ved 230V (EN 60 947-2):85 kA
Bryteevne ved 415V (EN 60 947-2):40 kA
Innstillingsområde for termisk utløser:0,63/0,8/1
Koreksjonsfaktor for 2 sidemonterte brytere:1
Koreksjonsfaktor for 3 sidemonterte brytere:1
Koreksjonsfaktor for 4 og 5 sidemonterte brytere:1
Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere:1
Egetforbruk per pol:16 W
Effekttap per pol på 0,63 * In:6,6 W
Effekttap per pol på 0,8 * In:10,2 W
Totalt effekttap:48 W
Totalt strømttap på 0,63 * In:19,7 W
Totalt strømforbruk ved 0,8 * In:30,7 W
Utløsertype:TM
Avledningstid:10 ms
Levetid, elektrisk kobling:1000
Levetid, mekanisk slitasje:4000
Dreiemoment:12 nm
DIN skinne montering med valgfri adapter:ja
Tilkoblingstverrsnitt med massiv ledning:35 - 185mm²
Tilkoblingstverrsnitt med fleksibel ledning:35 - 150mm²
Tilkobling:Fronttilkobling
Tilkoblingstype:Tilkoblinger
Område for magnetisk utløsning:1250/1750/2250/2750 A
Motordrevet valgfritt:ja
Bruklskategori:A
Standardtekst:IEC 60947-2
Europeisk direktiv WEEE:de det angår
IP-klasse:IP4X
Høyde:2000 m
Lagringstemperatur:-35 til 70 °C
Luftfuktighetsvern:For all slags klima
