HNA160H

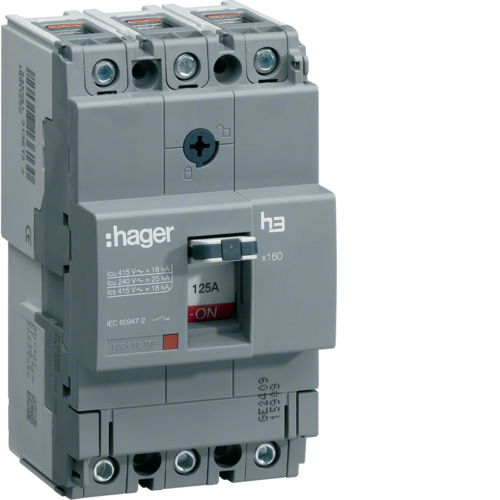

HNA160H Effektbryter TM x160 3x101-160A 40kA

HNA160H

Effektbryter TM x160 3x101-160A 40kA

Ref.nr.:HNA160H
stk.
EAN-nr.:

3250613130862

El.nr.:4370030
Pk.:1 stk.
Tekniske data
Styringstype:Veksle
Antall beskyttede poler:3
Antall poler:3 P
Poltype:3P3D
Type sak:Fast innebygd
Komplett enhet med beskyttelsesenhet:ja
Reisenhet:TM A/F
Integrert jordfeilbeskyttelse:ja
Samtidig bytter N-nøytral:nei
Motorstasjon integrert:nei
Spesifisert driftsspenning ved 50/60Hz:220/415 V
Frekvens:50/60 Hz
Isolasjonsspenning:690 V
Støtspenningsfasthet:8000 V
Med spenningsfrigjøring:nei
Merkestrøm:160 A
Innstillingsområde for termisk utløser:0,63/0,8/1
Vurdering nåværende 65 ° C i henhold til IEC 60947:147,8 A
Vurdering nåværende 70 ° C i henhold til IEC 60947:143,6 A
Kortslutningskapasitet med 220V 50 Hz i henhold til IEC 947.2:40 kA
Kortslutningskapasitet med 230V 50 Hz i henhold til IEC 947.2:40 kA
Kortslutningskapasitet med 240V 50 Hz i henhold til IEC 947.2:40 kA
Kortslutningskapasitet med 380V 50 Hz i henhold til IEC 947.2:20 kA
Kortslutningskapasitet med 400V 50 Hz i henhold til IEC 947.2:20 kA
Kortslutningskapasitet med 415V 50 Hz i henhold til IEC 947.2:20 kA
Bryteevne ved 230V (EN 60 947-2):85 kA
Bryteevne ved 240V (EN 60 947-2):85 kA
Bryteevne ved 400V (EN 60 947-2):40 kA
Bryteevne ved 415V (EN 60 947-2):40 kA
Innstillingsområde for termisk utløser:100/125/160 A
Nominell ultralydbrytekapasitet Icu under 380 V AC IEC 60947-2:40 kA
Effekttap per pol på 0,63 * In:5,7 W
Effekttap per pol på 0,8 * In:8,9 W
Totalt strømttap på 0,63 * In:17,1 W
Totalt strømforbruk ved 0,8 * In:26,7 W
Totalt effekttap:43,8 W
Egetforbruk per pol:14,6 W
Levetid, elektrisk kobling:1000
Levetid, mekanisk slitasje:4000
Produktets installasjonsdybde:68 mm
Produktets installasjonshøyde:130 mm
Produktets installasjonsbredde:75 mm
Dreiemoment:6Nm
DIN skinne montering med valgfri adapter:nei
Tilkoblingstverrsnitt med fleksibel ledning:4
Tilkoblingstverrsnitt med massiv ledning:4
Tilkobling:Fronttilkobling
Tilkoblingstype:Med skrue
Område for magnetisk utløsning:1600 A
Motordrevet valgfritt:ja
Kan aksessoriseres:ja
Standardtekst:IEC 60947-2
Europeisk direktiv WEEE:de det angår
IP-klasse:IP4X
Forurensningsgrad iflg. IEC 60664 / IEC 60947-2:3
Høyde:2000 m
Kalibreringstemperatur:50 °C
