HEF991H

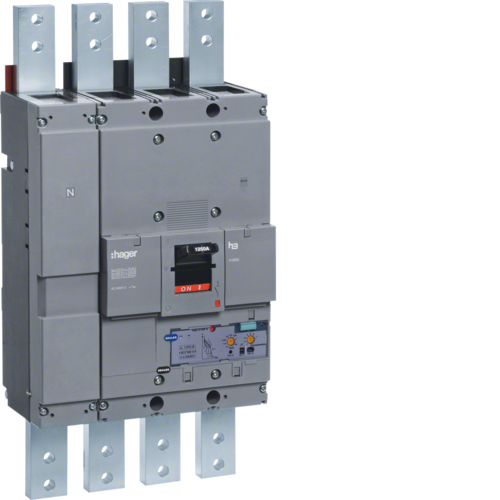

HEF991H Effektbryter LSI h1600 4x640-1600A 70kA

HEF991H

Effektbryter LSI h1600 4x640-1600A 70kA

Ref.nr.:HEF991H
stk.
EAN-nr.:

3250613349967

El.nr.:4370093
Pk.:1 stk.
Tekniske data
Styringstype:Veksle
Type sak:Fast innebygd
Levetid, mekanisk slitasje, timer:MCCB
Antall poler:4 P
Poltype:4P4D N:0;50;100%
Komplett enhet med beskyttelsesenhet:ja
Reisenhet:LSI
Integrert jordfeilbeskyttelse:nei
Motorstasjon integrert:nei
Frekvens:50/60 Hz
Spesifisert driftsspenning ved 50/60Hz:220/690 V
Isolasjonsspenning:800 V
Støtspenningsfasthet:8000 V
Med spenningsfrigjøring:nei
Bryteevne ved 400V (EN 60 947-2):70 kA
Bryteevne ifølge IEC 947.2 50Hz:71 %
Brytekapasitet på 1 pol med 230 V NF 60947-2:60 kA
Bryteevne 1 pol ved 400V 50Hz EN 6947-2:9 kA
Bryteevne ved 230V (EN 60 947-2):100 kA
Bryteevne ved 240V (EN 60 947-2):100 kA
Bryteevne ved 415V (EN 60 947-2):70 kA
Bryteevne ved 44V (EN 60 947-2):70 kA
Bryteevne ved 690V (EN 60 947-2):45 kA
Innstillingsområde for termisk utløser:0,4/0,5/0,63/0,8/0,9/0,95/1
Termisk innstilling av nulleder:0/0,5/1 In
Koreksjonsfaktor for 2 sidemonterte brytere:1
Koreksjonsfaktor for 3 sidemonterte brytere:1
Koreksjonsfaktor for 4 og 5 sidemonterte brytere:1
Korreksjonsfaktor ved 6 eller flere sidemonterte skillebrytere:1
Egetforbruk per pol:56,3 W
Effekttap per pol på 0,63 * In:22,3 W
Effekttap per pol på 0,8 * In:36 W
Totalt effekttap:168,9 W
Totalt strømttap på 0,63 * In:67 W
Totalt strømforbruk ved 0,8 * In:108,1 W
Utløsertype:LSI
Utløsningstid på termisk vern:5/10/11/19/21/29 ms
Avledningstid:10 ms
Utløsningstid på magnetisk vern:100 til 200 ms
Levetid, elektrisk kobling:1000
Levetid, mekanisk slitasje:4000
Dreiemoment:Tkhanm
DIN skinne montering med valgfri adapter:nei
Tilkoblingstverrsnitt med massiv ledning:3x240mm²
Tilkoblingstverrsnitt med fleksibel ledning:3x240mm²
Tilkobling:Fronttilkobling
Tilkoblingstype:Tilkoblinger
Innstillingsområde for magnetisk utløser:2,5/5/10
Område for magnetisk utløsning:8960/11200/14000/17920/19200/19200/19200 A
Motordrevet valgfritt:ja
Bruklskategori:A
Standardtekst:IEC 60947-2
Europeisk direktiv RoHs:frivillig overensstemmende
Europeisk direktiv WEEE:de det angår
IP-klasse:IP4X
Høyde:2000 m
Lagringstemperatur:-35 til 70 °C
Luftfuktighetsvern:For all slags klima
